Ремонт станка ОШ-651.2.Ф3

Полуавтоматический круглошлифовальный станок с ЧПУ ОШ-651.2.Ф3
 предназначен для наружного шлифования цилиндрических шеек и предступичных частей и торцев предступичных частей вагонных осей в составе автоматической линии.  Станок находит применение в механических цехах предприятий серийного и крупносерийного производств.
     Кинематическая схема станка ОШ-651.2.Ф3 обеспечивает следующие движения:

•  поперечное перемещение шлифовальной бабки (координата Х)
•  продольное перемещение стола (координата Z)
•  вращение шлифовального круга (координата Sp)
•  вращение обрабатываемой детали (координата Sp1)

Особенности конструкции станка ОШ-651.2.Ф3

• Система ЧПУ Sinumerik 840Dsl с приводами и двигателями серии 1FK фирмы «Siemens»
• Датчики обратной связи фирмы «FAGOR»: по программируемой координате Z (продольное перемещение стола), координате Х (поперечное перемещение шлифовальной бабки)
• Бесконтактные и контактные датчики фирмы «BALLUFF»
• Регулируемый привод вращения шпинделя бабки изделия
• Холодильный агрегат для электрошкафа фирмы «RITTAL»
• Устройство динамической балансировки шлифовального круга и прибором активного контроля фирмы «МARРOSS»
• Высокоточные радиально-упорные шарикоподшипники для шпинделя шлифовальной бабки, шпинделя бабки изделия
• Механизм правки с двумя алмазными гребёнками
• Автономная система охлаждения с насосом подачи СОЖ и системой очистки СОЖ посредством магнитного сепаратора и фильтра транспортёра с фильтровальным рулонным полотном
• Автономная система отсоса аэрозоли из зоны обработки
• Датчик касания для определения положения торца детали

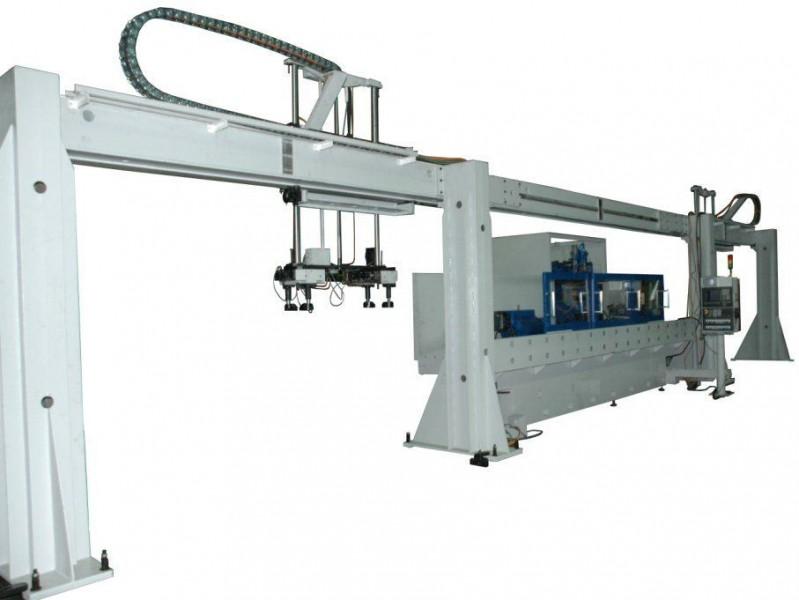

 Общее количество станков модели ОШ-651.2.Ф3, применяемых в автоматической  линии – две единицы. Станки  установлены  последовательно,  лицевой частью  напротив  друг друга. Для  обеспечения снятия – установки  обрабатываемой  детали, каждый станок комплектуется портальным манипулятором с гидро и электрооборудованием. Автоматизация работы манипулятора обеспечивается системой ЧПУ станка.Станок имеет компоновку с подвижным столом, перемещающимся в продольном направлении и шлифовальной бабкой, перемещающейся в поперечном направлении.
На верхнем столе устанавливаются: бабка передняя, бабка задняя сталкиватель, механизм правки шлифовального круга с алмазным роликом и механизм ПАК.
Станок ОШ-651.2.Ф3 оснащается системой ЧПУ, прибором активного контроля, устройством динамической балансировки шлифовального круга, механизмом ориентации обрабатываемой детали.
Перемещения всех рабочих органов осуществляется посредством шарико-винтовых передач.
Базирование обрабатываемой детали производится в центрах передней и задней бабки, осевая ориентация детали производится с помощью датчика касания ходом стола.
Шлифование детали производится за счёт вращения обрабатываемой детали и перемещения шлифовальной бабки  перпендикулярно к оси центров.
Обработка поверхностей и правка шлифовального круга производится в автоматическом режиме по управляющей программе. На станке ОШ-651.2.Ф3 осуществляется автоматическая компенсация величины съёма профиля шлифовального круга при правке. Механизм правки шлифовального круга устанавливается на столе станка.При шлифовании используется СОЖ на водной основе.
