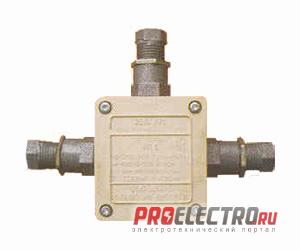

Коробки соединительные КП6, КП6.1, КП12, КП24, КП48.

Коробки соединительные КП6, КП6.1, КП12, КП24, КП48.
Назначение
Коробки соединительные предназначены для соединения и разветвления гибких или бронированных кабелей с медными или алюминиевыми жилами, в цепях переменного или постоянного тока.

Область применения
Коробки относятся к взрывозащищенному электрооборудованию группы II и изготавливаются с маркировкой взрывозащиты 2ЕхеIIТ5 и 0ЕхiaIICT6 по ГОСТ Р 51330.0.
Область применения – взрывоопасные зоны 0, 1, 2 помещений и наружных установок согласно маркировке взрывозащиты, гл.7.3 ПУЭ, ГОСТ Р 51330.13-99 и др. нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Могут применяться во всех промышленных областях, в т.ч.:
Топливная промышленность.
Нефтегазоперерабатывающая, нефтехимическая и химическая промышленность.
Горнодобывающая и горно-перерабатывающая промышленность.
Черная и цветная металлургия.
Целлюлозно-бумажная и пищевая промышленность.
Энергетика, в т.ч. атомная энергетика.
Оборонная промышленность.
Машиностроение.
Транспорт, в том числе морской и речной.
Водоснабжение, канализация и утилизация отходов.

Конструкция
Коробки состоят из оболочки, образованной прямоугольной формы корпусом и крышкой. Материал изготовления: армированный стекловолокном термореактивный премикс. Материал корпуса и компонентов химически стоек по отношению к рабочим средам, в т.ч. щелочам и кислотами устойчив к УФ излучению, фрикционно искробезопасный.
Корпус и крышка соединяются невыпадающими винтами. Специальная лабиринтная система уплотнения стыка крышки и корпуса дополнительно защищает уплотнитель от воздействия окружающей среды и обеспечивает высокую степень защиты. Применение морозостойкого уплотнителя обеспечивает эксплуатацию коробок в температурном режиме (-60….+45)°С.
В зависимости от количества клеммных зажимов (6, 12, 24, 48) коробки выпускаются пяти модификаций – КП6, КП6.1, КП12, КП24, КП48.
Коробки КП6, КП6.1, КП12, КП24 к внешним элементам крепятся болтами через четыре установочных отверстия, расположенных в корпусе и не связанных ни с системой уплотнения, ни с крепежными болтами крышки. Коробка КП 48 крепится болтами через четыре установочных отверстия, расположенных на внешней скобе корпуса.
Внутри корпуса на DIN-рейке крепятся клеммные зажимы.
На боковых поверхностях коробки размещаются кабельные вводы, в которых установлены взрывозащищенные заглушки, обеспечивающие герметичность при транспортировке и позволяющие использовать коробку с пустыми вводами (без кабеля), сохраняя при этом заданный уровень взрывозащиты. При вводе кабеля заглушка удаляется и вместо нее устанавливается уплотнительное кольцо нужного диаметра (входит в комплект поставки).
Маркировочные надписи и таблички выполнены из металлизированного полимера, свойства и эксплуатационные характеристики которого обеспечивают сохранность маркировки на протяжении всего срока эксплуатации изделий. Маркировочные надписи коробок КП6, КП12 выполнены методом прессования.

Преимущества
Высокое качество изготовления и современный дизайн.
Высокая степень защиты от внешних воздействий.
Высокая механическая прочность к ударам, вибрации и легкий вес.
Высокая термостойкость, стойкость к УФ излучению, антистатичность.
Современные универсальные клеммные зажимы.
Удобное подключение жил кабелей к клеммным зажимам даже в коробках малых размеров, легкий и удобный доступ к компонентам установленным внутри.
Применение невыпадающих винтов.
Инженерная поддержка. Помощь в подборе корпуса в соответствии с требованиями заказчика и предоставление чертежей.
Короткие сроки поставки.

Структура условного обозначения коробок соединительных типа КП
КПХ1П 1Х2(Х3)-2Х2(Х3)-3Х2(Х3)-4Х2(Х3)Х4 Х5 Х6:
КП – коробка соединительная с повышенной надежностью против взрыва;
Х1 – количество клеммных зажимов 6, 12, 24, 48;
П – применение пружинных клеммных зажимов. В случае применения винтовых клеммных зажимов – индекс «П» не ставится;
1, 2, 3, 4 – обозначение условного диаметра проходных отверстий кабельных вводов, где:
1 – ввод с диаметром вводимого кабеля 7…12 мм;
2 – ввод с диаметром вводимого кабеля 10…24 мм;
3 – ввод с диаметром вводимого кабеля 18…29 мм;
4 – ввод с диаметром вводимого кабеля 22…40 мм.
Х2 – количество кабельных вводов каждого заказываемого диаметра (при количестве вводов более 9 цифры, обозначающие количество вводов указываются в скобках);
Х3 – место установки кабельного ввода А, Б, В, Г, Д, Е, Ж, З, И, К, Л;
Х4 – номинальное напряжение, В;
Х5 – климатическое исполнение и категория размещения по ГОСТ 15150;
Х6 – обозначение ТУ.

Условное обозначение при заказе и в документации другого изделия:
Коробка КП24 14(ЗЖ)-22(ГД)-31(Е)-41(В) 380 У1 ТУ 3424-001-62509866-2009.
Коробка соединительная на номинальное напряжение 380В, на 24 клеммных винтовых зажима, с условными диаметрами проходных отверстий: 2х12 мм (2 шт.) с расположением «З, Ж», 25мм (2 шт.) с расположением «Г, Д», 30мм (1 шт.) с расположением «Е», 40 мм (1 шт.) с расположением «В», климатического исполнения У1.

Комплектность
В комплект поставки входят:
Коробка в комплекте с кабельными вводами и клеммными зажимами – 1 шт.
Установочные болты – 1 шт.
Руководство по эксплуатации – 1 шт.

Основные параметры

КП6

КП6.1

КП12

КП24

КП48
Технические условия
ТУ 3424-001-62509866-2009
Сертификат соответствия
РОСС RU.ГБ05.В03104
Разрешение на применение
РРС 00-39625
Сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ
ГО00.RU.1131.Н00128
Номинальное напряжение питания, В
380

380, 660
Номинальный ток, А
10

25
Маркировка взрывозащиты
2ЕхеII Т5
0ЕхiaIICT6
Расположение в пространстве
Любое
Механическая прочность, Дж
7
Степень защиты
IP65
Материал корпуса
Армированный стекловолокном термореактивный премикс химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению.
Материал крышки
Армированный стекловолокном термореактивный премикс

Сталь 08 КП
Покрытие
-

Антистатическое порошковое покрытие фрикционно искробезопас-ное, устойчивое к рабочим средам и УФ излучению, цвет серый RAL 7040.
Уплотнение
Смесь резиновая ИРП-1348
Климатическое исполнение и категория размещения
У1, УХЛ1, ХЛ1
Температура окружающей среды, °С
-60…+45
Крепление крышки
Четыре невыпадающих винта
Крепление корпуса
Четыре отверстия, расположенные в корпусе

Четыре внешние монтажные точки
Количество клеммных зажимов, шт.
6

12

24

48
Номинальное сечение подсоединяемых кабельных жил, мм²
0,75...2,5

2,5...4
Максимальное количество проводов, шт., для кабельных вводов 12, 25, 30, 40 На одну клемму
По 2 одного сечения

По 2 одного сечения
На всю коробку КП6
24

-
КП12
48

-
КП24
96

96
КП48
192

192
Максимально допустимая рассеиваемая мощность, Вт
10

20

75

150
Габаритные размеры (ВхLxН), мм, не более
187х177х45

225х177х66

267х177х66

254х284х78

254х466х95
Масса, кг, не более
0,8

1,1

1,5

2,5

4,5

КП6
Обозначение кабельного ввода
Сторона установки кабельных вводов
А

Б

В

Г

Д

Е

Ж

З

И

К

Л
Ввод Ø12 КП.01
1

1

1

1

-

-

-

-

-

-

-
Ввод Ø12 КП.01-01 сдв.
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø25 КП.02
1

1

1

1

-

-

-

-

-

-

-
Ввод Ø30 КП.03
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø40 КП.04
-

-

-

-

-

-

-

-

-

-

-

КП6.1
Обозначение кабельного ввода
Сторона установки кабельных вводов
А

Б

В

Г

Д

Е

Ж

З

И

К

Л
Ввод Ø12 КП.01
1

1

1

1

-

-

-

-

-

-

-
Ввод Ø12 КП.01-01 сдв.
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø25 КП.02
1

1

1

1

-

-

-

-

-

-

-
Ввод Ø30 КП.03
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø40 КП.04
-

-

-

-

-

-

-

-

-

-

-

КП12
Обозначение кабельного ввода
Сторона установки кабельных вводов
А

Б

В

Г

Д

Е

Ж

З

И

К

Л
Ввод Ø12 КП.01
1

1

1

1

1

1

-

-

-

-

-
Ввод Ø12 КП.01-01 сдв.
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø25 КП.02
1

1

1

1

1

1

-

-

-

-

-
Ввод Ø30 КП.03
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø40 КП.04
-

-

-

-

-

-

-

-

-

-

-

КП24
Обозначение кабельного ввода
Сторона установки кабельных вводов
А

Б

В

Г

Д

Е

Ж

З

И

К

Л
Ввод Ø12 КП.01
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø12 КП.01-01 сдв.
-

-

1

1

1

1

1

1

-

-

-
Ввод Ø25 КП.02
-

-

1

1

1

1

1

1

-

-

-
Ввод Ø30 КП.03
-

-

1

1

1

1

-

-

-
Ввод Ø40 КП.04
-

-

1

1

1

1

-

-

-

КП48
Обозначение кабельного ввода
Сторона установки кабельных вводов
А

Б

В

Г

Д

Е

Ж

З

И

К

Л
Ввод Ø12 КП.01
-

-

-

-

-

-

-

-

-

-

-
Ввод Ø12 КП.01-01 сдв.
-

1

1

1

1

1

1

1

1

1

1
Ввод Ø25 КП.02
-

1

1

1

1

1

1

1

1

1

1
Ввод Ø30 КП.03
-

1

1

1

1

1

1
Ввод Ø40 КП.04
-

1

1

1

1

1

1

Кабельные вводы
Обозначение

Условное обозначение

Наружный диаметр вводимого кабеля, мм

Размер выступающей части ввода над корпусом, мм

Масса не более, кг
Ввод Ø12 КП.01
1

7...12

50

0,048
Ввод Ø12 КП.01-01 сдв.
1

2х(7...12)

50

0,135
Ввод Ø25 КП.02
2

10...24

40

0,09
Ввод Ø30 КП.03
3

18...29

42

0,19
Ввод Ø40 КП.04
4

22...40

50

0,24

Кабельные вводы, применяемые в коробках КП предназначены для уплотнения и фиксации гибких или бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения. Вводы изготавливаются в двух исполнениях по способу крепления к стенке оболочки: с помощью резьбы – резьбовые вводы и в виде накладного ввода.
Резьбовые вводы Ø12 КП.01 изготавливаются с резьбой М16. Вводы Ø12 КП.01-01сдв., Ø25 КП.02, Ø30 КП.03, Ø40 КП.04 изготавливаются только в виде накладных вводов, при этом ввод Ø12 КП.01-01сдв. является сдвоенным, т.е. предназначен для ввода двух кабелей одновременно.
