Станок намотки продукции на барабаны до 16 типа и в бухты до 1 метра

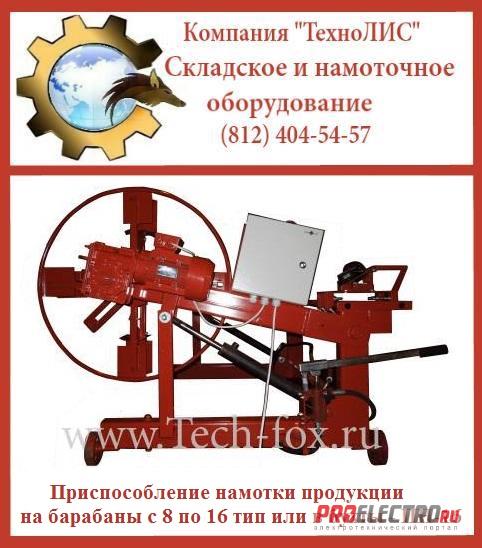

ПН-16 - приспособление намотки кабеля, троса, каната и др. длинномеров - технологическое оборудование тяжелого класса, предназначенное для намотки и измерения длинны продукции диаметром до 70 мм на барабан с 8 по 16 тип или в бухту. Максимальная масса наматываемой продукции на барабан составляет 2000 кг. Подъем и опускание барабана осуществляется с помощью двух гидравлической системы.
Стандартная комплектация: ручной (РУ-110) или автоматический (АР-110) кабелеукладчик, совмещенный с измерителем длины с электронным счетчиком импульсов (ИУ-70); технологический барабан типа "ромашка" диаметром 1 м для формирования бухт массой не более 300 кг (СТБ-1) с 2 внутренними диаметрами 400 и 600 мм; приемная стойка на 1000 кг; приемная стойка оснащена двумя гидравлическими циллиндрами, для подъема и опускания барабанов; колесные опоры - позволяют оператору перемещать оборудование по территории склада.
Дополнительная комплектация: отдающие стойки для барабанов (ОС -18, ОС-22, ОС-25); технологические барабаны для намотки бухт; стол с отрезным устройством, маркировочный стол; стеллажи для хранения барабанов; кожуха безопасности на мотор-редуктор; винтовые опоры.
Технические характеристики:
Напряжение сети - 220В, 1- фазное, ~50 Гц
Габаритные размеры Д х Ш х В - 2400х1900х1450 мм
Максимальный диаметр кабеля - 70 мм
Потребляемая мощность - 2,2 кВт
Минимальный тип барабана - 8
Максимальный тип барабана - 16
Ось диаметром - 50 мм
Диаметр барабана - 1600 мм
Ширина барабана - 1120 мм
Масса приёмного барабана - 2000 кг
