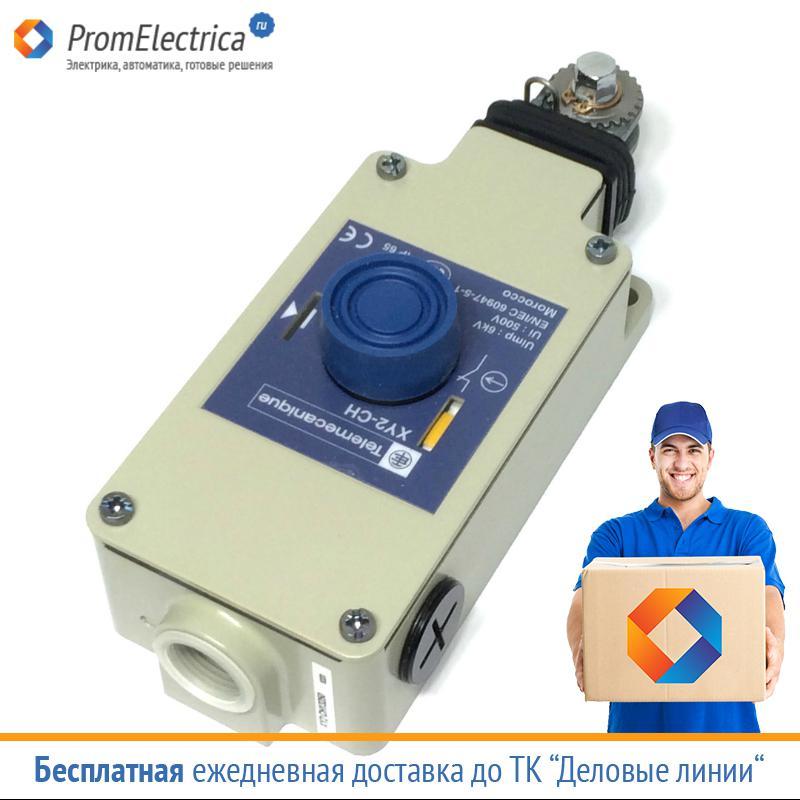

XY2-CH - Telemecanique - Троссовый выключатель ( до 15 м ) XY2 CH13250

Семейство продуктов Preventa XY2
Тип изделия или компонента Аварийный останов с блокировкой
переключатель натяжения каната
Краткое имя устройства XY2CH
Сигнализация Без сигнальной лампы
Число кабелей 1
Трос выключателя аварийного останова 30 м
Цвет корпуса Красный RAL 3000
RESET Защищенной кнопкой
Тип контактов 1 Н.З. + 1 Н.О.
Точка крепления троса аварийного выключателя Правая и левая сторона
Тип клемм Клеммный блок с винтовыми зажимами 1 x 0
5...2 x 1
5 мм²


Получить код презентации Скачать
Презентация на тему: " Обзор продукции Промышленные датчики 2010. Schneider Electric 2 - Division - Name – Date Место датчиков в системе автоматизации СУиС ПЛК Двигатель ПРА." — Транскрипт:

1 Обзор продукции Промышленные датчики 2010
2 Schneider Electric 2 - Division - Name – Date Место датчиков в системе автоматизации СУиС ПЛК Двигатель ПРА Машина Датчики
3 Schneider Electric 3 - Division - Name – Date Промышленные датчики Концевые выключатели Фотоэлектрические Индуктивные и емкостные Датчики давления Энкодеры Ультразвуковые Контактное обнаружениеБесконтактное обнаружение
4 Schneider Electric 4 - Division - Name – Date Датчики : глобальное предложение Большое разнообразие датчиков Концевые выключатели, Фотодатчики, Индуктивные, Емкостные, Датчики давления, Шифраторы, Ультразвуковые, РЧО, Выключатели безопасности, Магнитные… Более референсов Osiswitch 4900 Osiris2100 Osiprox2700 Nautilus2500 Osicoder220 Osisonic100 Ositrack150 Safety switches1000 Light curtain1000
5 Schneider Electric 5 - Division - Name – Date Датчики: наша бизнес-модель Универсальные : легко выбирать, мало референсов, экономия места на складе Аппликативные : удовлетворяют специфическим требованиям Оптимальные : оптимальное сочетание цена/качество Основные направления Специальные Аппликативные Спец. машины Типовые машины Универ- сальные Оптималь- ные
6 Schneider Electric 6 - Division - Name – Date ? Технология обнаружения механическая индуктивная фотоэлектрическая емкостная ультразвуковая магнитная Окружающая среда свободное место присутствие жидкостей, пара, пыли температура удары, вибрация электромагнитное воздействие взрывоопасная среда пользовательские привычки правила и стандарты Подключение контакт цифровой PNP NPN аналоговый кабель, разъем… Объект обнаружения материал размер цвет, прозрачность расстояние скорость перемещения Критерии выбора ! Датчик Выходной сигнал Обработка сигнала Датчики : как выбрать?
7 Schneider Electric 7 - Division - Name – Date Объект твердый? жидкость или газ? возможен контакт с датчиком? масса >500г?скорость < 1,5 м/с?частота < 1Гц?металлический? расстояние до объекта 50мм? концевой выключатель индуктивный ультразвуковойфотодатчик датчик давления нет да нет да XC XSXXXUXM Датчики : как выбрать лучшее решение
8 Schneider Electric 8 - Division - Name – Date концевой выключатель индуктивный ультразвуковойфотодатчик датчик давления XC XSXXXUXM выбрать тип/размер корпуса выбрать расстояние срабатывания выбрать гамму выбрать тип головки выбрать тип контактов или выходного сигнала и функциювыбрать тип электрического подключения выбрать тип выхода выбрать тип жидкости, температуру и величину давления выбрать тип гидравлического подключения
9 Schneider Electric 9 - Division - Name – Date Датчики Датчики давления Ультразвуковые датчики Энкодеры Индуктивные и емкостные датчики Фотоэлектрические датчики RFID Оборудование безопасности Концевые выключатели
10 Schneider Electric 10 - Division - Name – Date Концевые выключатели Механический ресурс: до 15 млн. коммутационных циклов; Скорость срабатывания: до 1,5 м/с; Тип выхода 2-х, 3-х или 4-х полюсные контакты НО / НЗ инерц. или безинерц. Срабатывания; Диапазон рабочих температур: °С ( °С); Степень защиты: IP66 - IP концевиков из 76 комплектующих 50 типов головок 10 типов блоков 2-х или 3-х контактов 6 типов кабельных вводов и разъем М12 Быстрое подсоединение кабеля Пространственное ориентирование
11 Schneider Electric 11 - Division - Name – Date Реле и преобразователи давления бар вода и воздух бар воздух и различныежидкости
12 Schneider Electric 12 - Division - Name – Date Индуктивные датчики Универсальные Оптимальные Специальные Диапазон чувствительности: 0-60 мм; Тип выхода: PNP/NPN, аналоговый (тока или напряжения); Диапазон рабочих температур:от -25 до + 85 °С; Частота коммутации: от 25 Гц до 5 кГц; Степень защиты: IP66 / IP68 Подстройка под среду Точная настройка Подавление фона
13 Schneider Electric 13 - Division - Name – Date Семейство фотодатчиков - XU Универсальные: - Обучение датчика под условия эксплуатации - Пять способов обнаружения в одном датчике Оптимальные: - Один датчик = одна функция Аппликативные: -Датчик снабжен одной специфической функцией Малое число референсов нет необходимости иметь большой склад OSIconcept: совершенство через инновации Совершенство через инновации 1 датчик может быть настроен на любые возможные способы обнаружения Может использоваться с различными аксессуарами, которые есть на рынке Крепление с пространственным ориентированием
