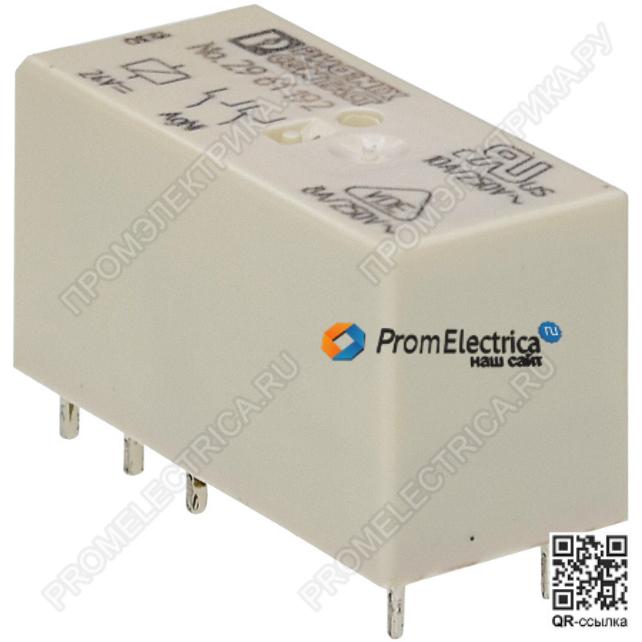

REL-MR- 24DC/21-21 Миниатюрное силовое реле с силовым контактом, 2961192

Размеры

Ширина 12,7 мм

Высота 29 мм

Глубина 15,7 мм

Условия окружающей среды

Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C

Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C

Степень защиты RT III

Вернуться вверх

Активная часть

Входное номинальное напряжение UN 24 В DC

Типовой входной ток при UN 17 мА

Время срабатывания, типовое 7 мс

Время возврата, типовое 3 мс

Сопротивление катушки 1440 Ω ±10 % (при 20 °C)

Мощность потерь при номинальных условиях 0,41 Вт

Контактная часть

Исполнение контакта 2 переключающих контакта

Тип коммутационного контакта Одинарный контакт

Материал контакта AgNi

Максимальное напряжение переключения 250 В AC/DC

Минимальное напряжение переключения 5 В (при 10 мА)

Минимальный коммутационный ток 10 мА (при 5 В)

Максимальный пусковой ток 25 A (20 мс)

Макс. ток продолжительной нагрузки 8 A

Мощность отключения (активная нагрузка), максимальная 192 Вт (при 24 В DC)

96 Вт (При 48 В DC)

60 Вт (При 60 В DC)

44 Вт (При 110 В DC)

60 Вт (При 220 В DC)

2000 ВА (При 250 В AC)

Коммутационная способность 2 A (при 24 В, DC13)

0,2 A (при 250 В, DC13)

3 A (при 24 В, AC15)

3 A (при 120 В, AC15)

3 A (при 250 В, AC15)

Нагрузка двигателя согласно UL 508 1/4 HP, 120 В AC

1/2 HP, 240 В AC

Общие сведения

Испытательное напряжение, обмотка реле / релейный контакт 5 кВ AC (50 Гц, 1 мин)

Испытательное напряжение, релейный контакт / релейный контакт 2,5 кВ AC (50 Гц, 1 мин)

Режим работы 100 % ED

Долговечность механическая 3x 107 коммутационных циклов

Долговечность, электрич. см. диаграмму

Монтажное положение на выбор

Указания по монтажу установка в ряд без промежутков (>70 °C ≥ 2,5 мм)

Параметры подключения

Тип подключения Подключение пайкой

Стандарты и предписания

Подключение согласно стандарту CUL

Стандарты / нормативные документы МЭК 60664

EN 50178

EN 61810-1

Изоляция Основная изоляция

Степень загрязнения 3

Категория перенапряжения III

Вернуться вверх

Соответствие / сертификаты

Наименование Испытание вредными газами

Маркировка ISA-S71.04. G3 Harsh Group

EN 60068-2-60
