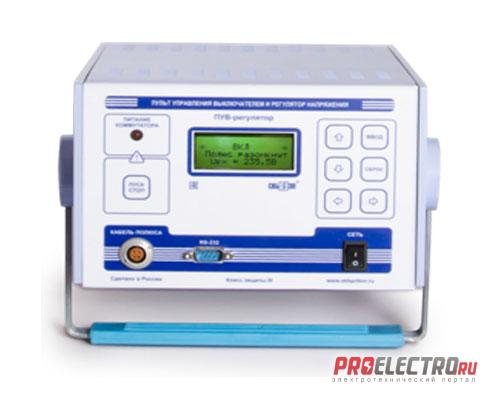

- Прибор для испытаний выключателей с приводом постоянного тока при пониженном напряжении
ПУВ-регулятор предназначен для управления приводами постоянного тока при проведении ремонтных работ и проверке технического состояния всех типов высоковольтных выключателей, проверки выключателей при пониженном напряжении, контроля отделителей и короткозамыкателей. ПУВ-регулятор позволяет проводить: - проверку работоспособности в сложных циклах;
- испытания при пониженном напряжении с определением величины минимального напряжения срабатывания и с определением времени включения / отключения полюса коммутационных аппаратов;
- испытания многократными опробованиями;
- ресурсные испытания при разработке и производстве коммутационных аппаратов;
- управление приводом при осциллографировании характеристик;
- измерение времени включения/отключения полюса коммутационного аппарата в простых операциях "вкл" и "откл", а также в операциях с регулировкой выходного напряжения "вкл/рег." и "откл/рег."
Первые три вида испытаний являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды коммутационных аппаратов: масляные, воздушные, элегазовые, вакуумные выключатели, отделители и короткозамыкатели, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных. Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании- ПУВ-регулятор позволяет автоматизировать испытания благодаря возможности задания серии из 999 сложных циклов или операций с регулируемым временем между ними. Данным прибором можно проверять все выключатели с приводом постоянного тока и током нагрузки до 35А.
- Проверка работоспособности в простых операциях:
Задание простых операций:
- операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
- операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя;
Определение минимального напряжения срабатывания в простых операциях:- операция: "Включения/ плавно" - путем плавного увеличения напряжения на электромагнитах привода;
- операция: "Отключения/ плавно" - путем плавного увеличения напряжения на электромагнитах привода;
- операция: "Включения/ рег." - ручная проверка;
- операция: "Отключения/ рег." - ручная проверка.
- Проверка работоспособности в сложных циклах:
Задание сложных циклов:
- цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
- цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
- цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения;
- цикл "Автоопределение операции" - режим, при котором операция В или О устанавливается автоматически по состоянию контактов высоковольтного коммутационного аппарата, используется при ресурсных испытаниях;
Определение минимального напряжения срабатывания в сложных циклах:- цикл "В-Тзо-О/ рег." - ручная проверка;
- цикл "О-Тп-В/ рег." - ручная проверка;
- цикл "О-Тп-В-Тзо-О/ рег." - ручная проверка;
- цикл «Автоопределение срабатывания» – режим определения минимального напряжения срабатывания привода коммутационного аппарата путем постепенного снижения напряжения ступенями по 5 В, начиная с нормированного минимального рабочего напряжения до отказа в работе коммутационного аппарата в операциях включения и отключения (автоматическая проверка).
- ПУВ-регулятор рекомендован к совместному применению с приборами контроля высоковольтных выключателей ПКВ/М6Н (встандартной и облегченной комплектации), ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 (все методы контроля приборы выполняют самостоятельно) для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.
В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной и облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-регулятор рекомендован к совместному применению для задания сложных и простых циклов, а также для испытаний при пониженном напряжении.Коммутирующие устройства приборов ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 дают возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А и 35А, соответственно, если тока недостаточно и необходимо проведение испытаний при пониженном напряжении, то можно использовать ПУВ-регулятор при проверке временных и скоростных характеристик выключателей в простых и сложных циклах. - Для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-регуляторе предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.
В приборе предусмотрена возможность заблаговременного (от 0 до 999 сек.) включения любого внешнего устройства, например, для подачи звукового (светового) сигнала. - Прибор ПУВ-регулятор подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и к сети оперативного напряжения и коммутирует напряжение сети, пониженное до заданного уровня, на выходы в соответствии с выбранным циклом.
Информация о выбранном цикле, его настройках, значение входного, выходного и минимального напряжения срабатывания выводятся на жидкокристаллический индикатор. Изменение цикла, установка длительностей операций, задание требуемого выходного напряжения производятся с помощью кнопок. Настройки сохраняются в энергонезависимой памяти. - Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-регулятор гарантированно работает при температуре от -20 до +45 °С.
- Габариты и масса прибора: 156х270х140 мм, 5,8 кг.
|
