Розетки приборно-кабельные фланцевые серии SMA для полужесткого кабеля в Москве

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия
SMA - это очень популярные миниатюрные коаксиальные соединители с
резьбовым соединением. Соединители разработаны и производятся согласно
стандартов MIL -C- 39012, IEC169-15 и CECC22110. Соединители имеют очень
высокую надежность, низкий и стабильный КСВН во всем диапазоне частот
(до 18ГГц). Широко применяются в любых системах радиосвязи.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 18 ГГц
KCBH: ≤1.05+0.02f
Температурный диапазон: -65 +165 °C
Сопротивление изоляции: ≥ 5000 МОм
Напряжение пробоя диэлектрика: 1000 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤3 мОм
Сопротивление внешнего контакта: ≤2 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото или химическое пассивирование
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал прокладки: Силиконовая резина
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

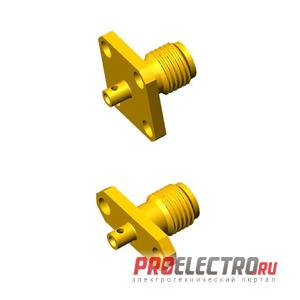

SMA-KFB1 (артикул 182A-1661) розетка приборно-кабельная фланцевая, применяемый кабель .047 (EZ47)
SMA-KFB2 (артикул 182A-1662) розетка приборно-кабельная фланцевая, применяемый кабель .086 (RG-405/U)
SMA-KFB3 (артикул 182A-1663) розетка приборно-кабельная фланцевая, применяемый кабель .141 (RG-402/U)
SMA-KFB1A (артикул 182A-1664) розетка приборно-кабельная фланцевая, применяемый кабель .047 (EZ47)
SMA-KFB2A (артикул 182A-1665) розетка приборно-кабельная фланцевая, применяемый кабель .086 (RG-405/U)
SMA-KFB3A (артикул 182A-1666) розетка приборно-кабельная фланцевая, применяемый кабель .141 (RG-402/U)
