ООО "НПП "Резонанс"
Разработка, производство и продажа устройств



Продукция

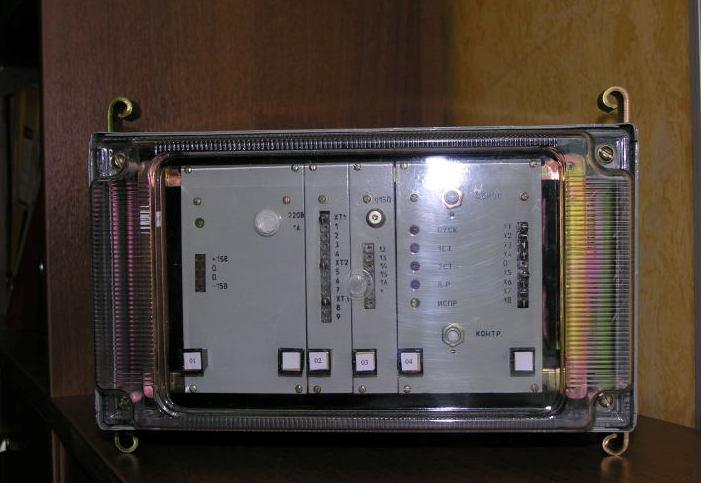

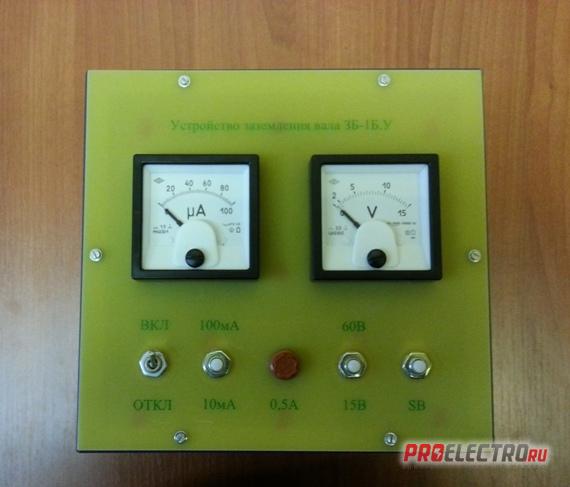

1. Защита ЗГНП-4.4 Предназначена  для селективной защиты генераторов, работающих непосредственно на сборные шины генераторного напряжения в сети с нейтралью, заземленной через дугогасящий реактор, при однофазных и двойных замыканиях на землю в обмотке статора.  Блок обеспечивает защиту 100% обмотки статора. Блок защиты ЗГНП-4.4 чувствителен как к устойчивым замыканиям на землю, так и к повторно-кратковременным замыканиям,  характерным  для  начальной стадии повреждения изоляции,  а также к двойным замыканиям на землю с одной точкой в обмотке статора защищаемого генератора,  а второй - во внешней сети. Блок защиты ЗГНП-4.4 имеет 2 ступени - первая ступень предназначена для действия при двойных замыканиях на землю, а  вторая – при однофазных замыканиях на землю. ЗГНП-4.4  это  результат  15-ти  лет эксплуатации  более ранних  модификаций  ЗГНП. Были внесены существенные  дополнения и  корректировки. Аналогов этой защиты в том числе микропроцессорных нет. 883a74caa14a492b29fefea15be7cf54.jpg  2. Устройства ЗБ – 1М.1 и ЗБ -1Б.У Предназначены для повышения надежности заземления вала турбоагрегата  в случае потери контакта заземляющей щетки с валом турбоагрегата (или ее отсутствии по техническим причинам) и могут быть использованы с любой системой возбуждения. При потере контакта заземляющей щетки с валом устройства обеспечивают стекание статического электричества, снижение наводимых на валу напряжений от системы возбуждения,  правильную работу защиты ротора от замыкания «на землю» не только в его обмотке, но и во всех цепях, электрически связанных с обмоткой возбуждения, правильную работу устройства измерения изоляции цепей возбуждения. Устройство ЗБ-1М.1 предназначено для использования на турбоагрегатах, не оборудованных защитой цепей возбуждения от замыкания на землю в одной точке (КЗР-3, БЭ- 1104, БЭ- 1105). Устройство ЗБ-1Б.У (универсальный) предназначено для установки на турбоагрегатах, как  оборудованных так и не оборудованных защитой цепей возбуждения от замыкания на землю в одной точке. 85016149fadbfcc10c8b1f373cbca3c0.jpg     3. КЗВ-1 (модификация 1.7)Устройство предназначено для непрерывного контроля и измерения сопротивления заземления вала турбоагрегата через заземляющую (статическую) щетку, установленную со стороны турбины (ЗЩ), или через релейную (приборную) щетку, установленную со стороны возбудителя (РЩ). Сопротивление заземления вала отображается на измерительном приборе устройства, а при превышении сопротивлением заданного значения выдается сигнал о нарушении заземления путем срабатывания выходного реле устройства и светодиодной сигнализацией. Устройство чувствительно также к периодической кратковременной потере контакта РЩ с валом ТА. При контроле сопротивления заземления РЩ устройство должно работать совместно с заземляющими блоками типа ЗБ (ЗБ-1М.1; ЗБ-1Б; ЗБ-1Б.1; ЗБ-1Б.У). Устройство позволяет измерять сопротивление заземления вала по встроенному измерительному прибору с равномерной шкалой в диапазоне от 0 до 1 кОм. Основная погрешность измерения сопротивления в диапазоне от 50 Ом до 1 кОм составляет ±2,5%, при суммарной емкости системы возбуждения на землю не менее 0,1 мкФ. Релейный (пороговый) элемент устройства может настраиваться на сопротивление срабатывания от 200 до 800 Ом. Уставка срабатывания устройства выставляется с помощью переменного резистора, выведенного на переднюю панель. Коэффициент возврата релейного элемента не менее 0,9. Релейный элемент устройства выдает сигнал на срабатывания выходного реле устройства с выдержкой времени 2±0,3 с в случае: а) непрерывного (статического) увеличения переходного сопротивления РЩ-вал выше заданной уставки; б) периодической потери контакта между РЩ и валом на время от 2 до 27 мс. 1e890948da467647a2e4b9bb689d7a6f.jpg4. КПИМ-1.2 (модификация 1.6)  Устройство предназначено для непрерывного контроля изоляции подшипников и масла (до 4 подшипников) турбоагрегата, а также контроля отсутствия замыкания на контур заземления вала турбоагрегата со стороны возбудителя или цепи релейной (приборной) щетки. Устройство позволяет также оценивать сопротивление изоляции подшипника на землю и сопротивление изоляции масляной пленки между подшипником и валом по показаниям встроенного вольтметра. При снижении сопротивления изоляции ниже заданного уровня устройство выдает сигнал путем срабатывания выходных реле и светодиодной сигнализацией. Устройство предназначено для работы совместно с заземляющими блоками типа ЗБ (ЗБ-1М.1; ЗБ-1Б; ЗБ-1Б.1; ЗБ-1Б.У). Допускается работа устройства при отсутствии блока ЗБ при заземлении вала генератора со стороны турбины через технологические механизмы (редукторы и т.п.). В соответствии с эксплуатационным циркуляром № Ц-05-88(Э) при первоначальной наладке после изготовления (в состоянии поставки) выставляются следующие уставки:                - сопротивления изоляции подшипников – 2 кОм;                - сопротивление изоляции масляной пленки – 1 кОм.                Выходные реле возвращаются при восстановлении сопротивления изоляции с коэффициентом возврата 1,25 по отношению к уставке. 9c1087b81274078281c42cac8533d1d4.jpg


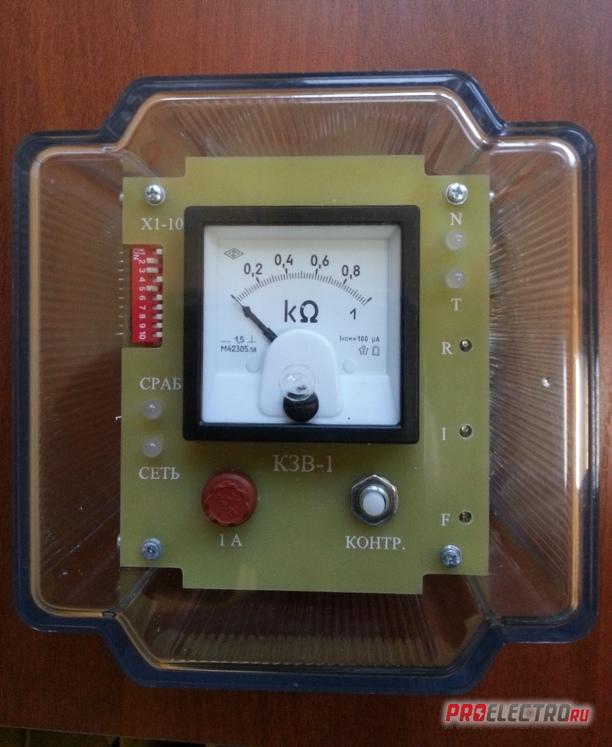

 5. ЗБ-2К (мод. 2.4)   Устройство ЗБ-2К предназначено для повышения надежности заземление вала турбоагрегата (ТА). Оно обеспечивает значительно более надёжное заземление вала по сравнению с заземляющей (статической) щеткой (ЗЩ). Устройство ЗБ-2К включается между релейной щеткой (РЩ), установленной со стороны возбудителя генератора, и контуром заземления. Устройство непрерывно контролирует сопротивление цепи заземления вала через РЩ, отображает текущую величину сопротивления на встроенном измерительном приборе и сигнализирует нарушении заземления при превышении сопротивлением заданного значения путем срабатывания выходного реле и световой сигнализацией. Устройство не является средством измерения. Функция отображения  сопротивления цепи заземления вала – справочная.  Устройство является модернизированной комбинацией ранее выпускавшихся: заземляющего блока ЗБ-1Б.У и устройства сигнализации КЗВ-1.  На ТА, оснащенных заземляющей щеткой (ЗЩ), при потере контакта последней с валом, устройство ЗБ-2К обеспечивает: - снятие  с вала ТА статического напряжения; - снижение наводимого на вал переменного напряжения от системы  возбуждения генератора и от защиты от замыкания на землю в одной точке; - обеспечивает включение внешних цепей системы возбуждения в зону действия защиты ротора от одинарных замыканий на землю независимо от состояния контакта РЩ. 2.5. Устройство может работать на турбоагрегатах любого типа и с любой системой возбуждения. На генераторах с бесщеточной системой возбуждения, не имеющих заземляющей щетки, устройство обеспечивает заземление вала, но работает без функции контроля сопротивления цепи заземления. Заземляющий блок (ЗБ) содержит полосовой фильтр, обладающий большим сопротивлением для токов частотой 50, 150, 250 Гц и малым сопротивлением для постоянного тока и токов частотой 17 Гц, 25 Гц и выше 1 кГц. Этим обеспечивается снятие с вала постоянного статического заряда, снижение на валу наводимого высокочастотного напряжения от системы возбуждения и в то же время предотвращается протекание на землю токов вызванных продольной ЭДС на валу ТА. Качество заземления вала через ЗБ непрерывно контролируется встроенным блоком контроля заземления (БКЗ), путем наложения на цепь заземления тока частотой и 30 кГц величиной 3,5 мА. БКЗ отображает текущее значение сопротивления цепи и выдает сигнал при превышении сопротивлением заданного значения. БКЗ реагирует как на статическое увеличение сопротивления, так и на перемежающееся нарушение контакта.  БКЗ имеет встроенный контроль, позволяющий проверить его исправность. Срабатывание выходного реле свидетельствует о нарушении контакта "РЩ-вал" до недопустимого уровня как для заземления вала, так и для работоспособности защиты ротора от замыканий на землю в одной точке.  5ecce45bc165ade78ca9405827b5f6dd.jpg

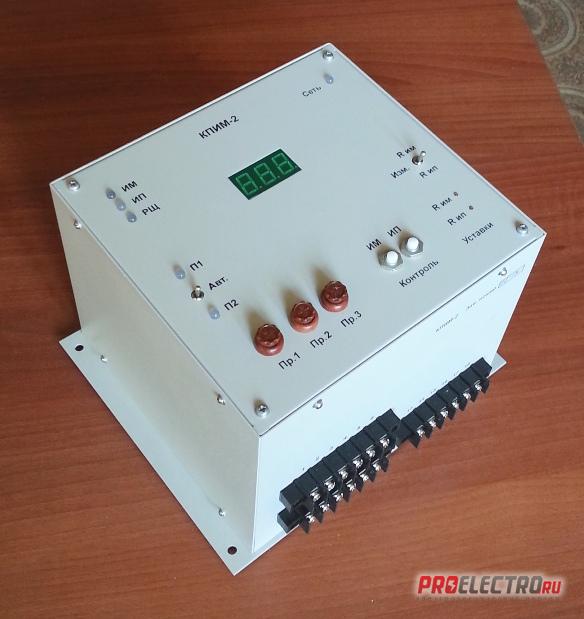

   6.КПИМ-2  Устройство контроля изоляции подшипников и масла турбоагрегата. Устройство предназначено для контроля изоляции подшипников и масла (до 2 подшипников) турбоагрегата расположенных со стороны возбудителя, а также контроля отсутствия замыкания на контур заземления вала турбоагрегата со стороны возбудителя или цепи релейной (приборной) щетки. Устройство сигнализирует о снижении сопротивления изоляции подшипников и масла ниже заданного уровня, путем срабатывания выходных реле и световой сигнализацией. Устройство позволяет также оценивать сопротивление изоляции подшипника на землю и сопротивление изоляции масляной пленки между подшипником и валом по показаниям встроенного прибора. Устройство предназначено для работы совместно с заземляющими блоками типа ЗБ  (ЗБ-1 разных модификаций и ЗБ-2К). Допускается работа устройства при отсутствии блока ЗБ при заземлении вала генератора со стороны турбины через технологические механизмы (редукторы и т.п.). Контроль изоляции подшипника на землю и масла между валом и подшипником для каждого подшипника выполняется поочередно с периодическим автоматическим переключением. Имеется блокировка переключения, позволяющая проводить непрерывный контроль изоляции одного выбранного подшипника При отсутствии заземляющей щетки на турбоагрегате устройство полностью сохраняет работоспособность. Устройство может работать на турбоагрегатах любого типа и с любой системой возбуждения. В соответствии с эксплуатационным циркуляром № Ц-05-88(Э) при первоначальной наладке после изготовления (в состоянии поставки) выставляются следующие уставки:   - сопротивления изоляции подшипников – 2 кОм;             - сопротивление изоляции масляной пленки – 1 кОм. Встроенный прибор отображает сопротивление изоляции в диапазоне от 0 до 10 кОм. При превышении сопротивлением верхнего предела на дисплее отображается символ «– – –». На зажимы 15 и 16 устройства выведен аналоговый сигнал, в виде постоянного напряжения в диапазоне от 0 до 10 В, дублирующий показания встроенного индикатора. Масштабный коэффициент - 1 В/кОм.

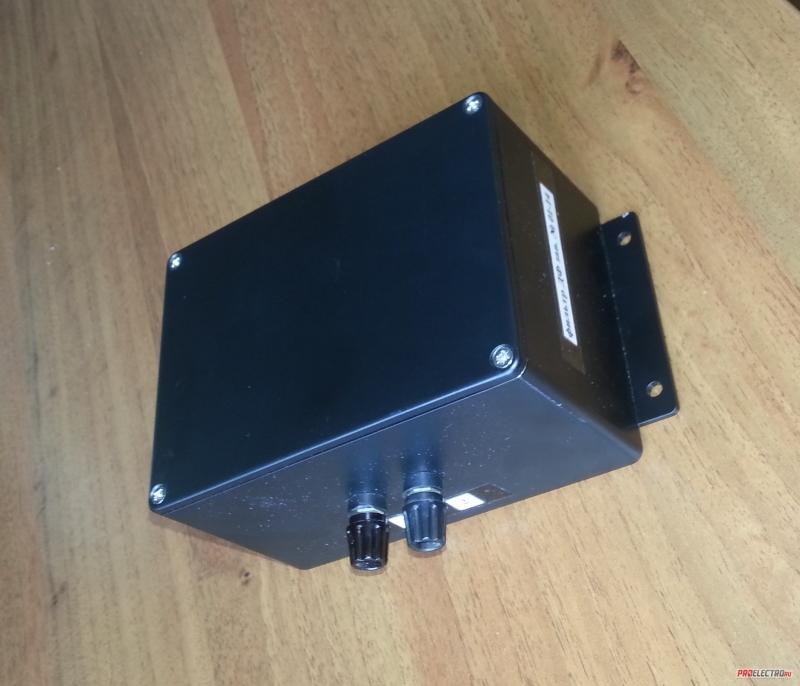

7. Фильтр ДФ   Устанавливается последовательно с устройствами ЗБ-1М, ЗБ-1М.1, ЗБ-1Б, ЗБ-1Б.У, ЗБ-2К (мод.2.1) в тех случаях, когда продольная роторная ЭДС имеет помимо основной частоты 50 Гц существенные по амплитуде гармонические составляющие 150 и 250 Гц. Фильтр ДФ обеспечивает  высокое сопротивление токам третьей и пятой гармоник промышленной частоты, снижая при этом токи через релейную щетку РЩ, и незначительное сопротивление на постоянном токе, а также на частотах работы защит ротора от одинарных замыканий на землю.

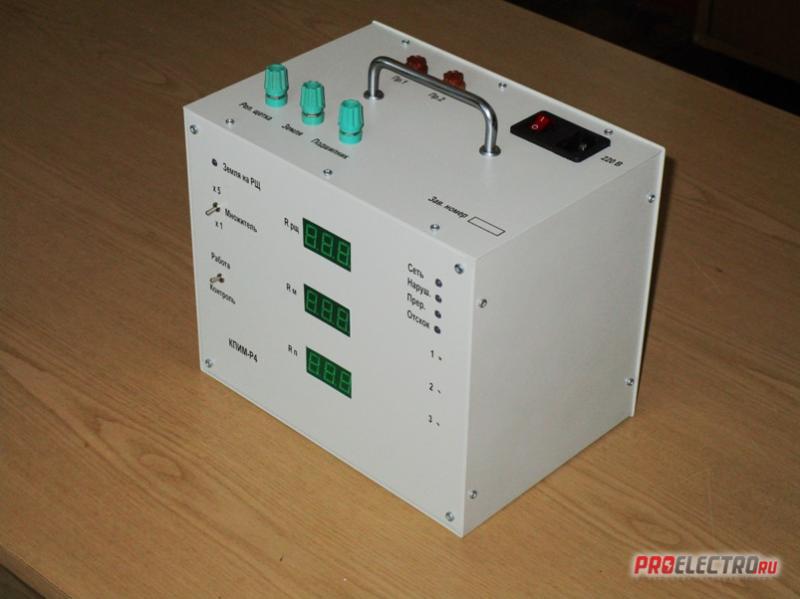

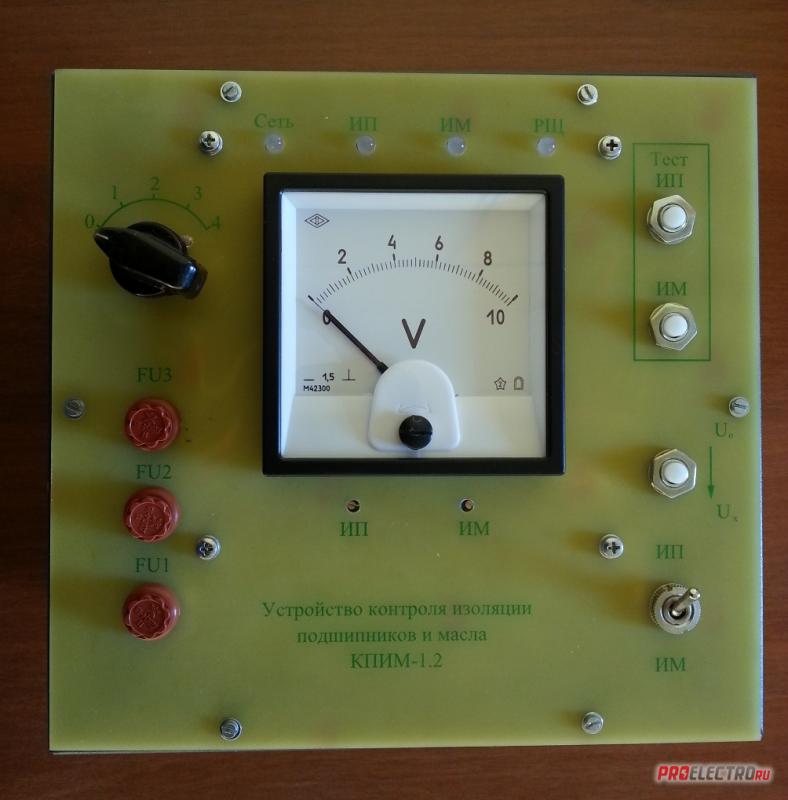

8. КПИМ-Р4  При проверке состояния подстуловой изоляции и масляной пленки по циркуляру № Ц-05-88(Э) возникают значительные технические сложности, часто непреодолимые. В целях решения этой проблемы наше предприятие разработало, а с марта 2016 г. приступает к выпуску переносного устройства контроля изоляции подшипников и масла ТГ с функцией проверки состояния контакта РЩ с валом КПИМ-Р4. Устройство предполагается применять на  ТГ, неоснащенных устройствами непрерывного контроля ИП (изоляции корпуса подшипника) и ИМ (изоляции масляной пленки подшипников) серии КПИМ-1.2 (2 или 3), для периодического, согласно регламенту станций, контроля. Мы можем рекомендовать  цикличность - один раз в месяц. Внешний вид устройства представлен на рис. 1.836911a2e515c65ff5d7287ba60eebd7.jpg

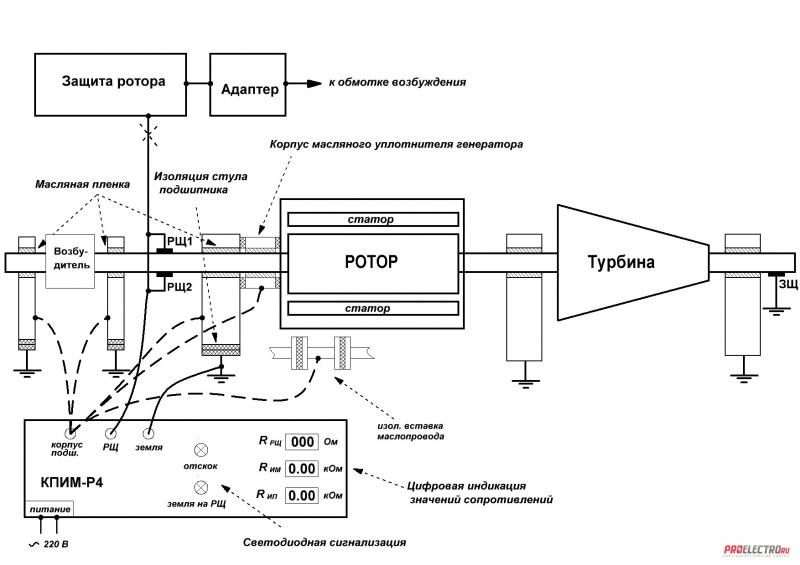

                              Рис. 1. Функционально устройство состоит из одноканального блока контроля ИП и ИМ с цифровой индикацией  значений соответствующих сопротивлений RИП и RИМ и блока контроля контакта РЩ с валом с цифровой индикацией переходного сопротивления RРЩ.           Блок контроля ИП и ИМ позволяет оценивать RИП и RИМ в диапазонах от 100 Ом до 10 кОм (переключатель «множитель» в положении «х1») и от 10 кОм до 50 кОм (переключатель «множитель» в положении «х5»). Точность измерения (оценки) сопротивления изоляции RИП и RИМ: - в диапазоне 100 – 300 Ом порядка 5 - 10%; -  в диапазоне 300Ом – 10 кОм порядка 2,5%; -  в диапазоне 10кОм – 50 кОм порядка 5%. Блок контроля контакта РЩ с валом позволяет измерить RРЩ в диапазоне от 0 до 1 кОм с точностью порядка 2,5%. Светодиодная сигнализация (желтый цвет) нарушения контакта РЩ («Наруш.») на лицевой панели срабатывает при превышении сопротивлением RРЩ значения 700 Ом  и/или наличии недопустимой прерывистости контакта. Прерывистость контакта РЩ с валом сигнализируется синим светодиодом «Прер.». При наличии сигнала «Наруш.» в течении 0,5 секунды загорается красный светодиод «Отскок», подтверждающий стабильное отсутствие контакта РЩ свалом. Дополнительно на КПИМ-Р4 предусмотрена светодиодная сигнализация случайного заземления «поводка» РЩ. Порядок проведения контроля ИП и ИМ на действующем турбогенераторе (ТГ): 1.       Установить КПИМ-Р4 вблизи размещения РЩ. 2.       Вывести защиту ротора от одинарных замыканий на землю на сигнал и отключить ее от РЩ. При наличии стационарных устройств ЗБ-2К или  ЗБ-1Б.У и КЗВ-1 отключить их от РЩ. 3.       Подключить КПИМ-Р4 (схема подключения приведена на рис.2): - клемма «Земля» - к контуру заземления (подключение обязательно выполняется первым); - клемма «Рел. щетка» - к релейной  щетке РЩ в месте крепления «поводка»; - клемма «Подшипник» - к корпусу изолированного подшипника (если на валу имеется электромашинный возбудитель, то цепь подключать последовательно к каждому из его подшипников, а также к изолированным вставкам маслопровода); - шнур питания - к источнику питания 220 В переменного тока.9396b24373bca10360343f6b27413e29.jpg
4. Включить выключатель питания на КПИМ-Р4. 5. Убедиться в отсутствии срабатывания сигнализации «Отскок» и «Земля на РЩ». При необходимости отрегулировать контакт РЩ с валом или устранить заземление РЩ до пропадания соответствующего сигнала.  Наличие срабатывания светодиодной сигнализации свидетельствует о недопустимом состоянии контакта РЩ для работы защиты ротора от одинарного замыкания на землю и КПИМ-Р4 в части проверки подстуловой изоляции и масляной пленки. 6. Записать в журнал значения сопротивлений RИП, RИМ и RРЩ. При отключении устройства от испытуемого ТГ отключение цепи от контура заземления выполняется последним.  При  значениях сопротивления RИП меньших или равных 2 кОм, а RИМ  меньших или равных 1 кОм, необходимо принимать  срочные меры по выявлению причин нарушений изоляции. Показания «- - -» на цифровых индикаторах говорит о выходе за пределы измеряемого диапазона, т.е. сопротивление RИП или RИМ превышает 10 кОм (или 50 кОм в зависимости от выбранного «множителя»). Эти значения сопротивлений изоляции являются допустимыми для действующего ТГ согласно циркуляру№ Ц-05-88(Э). Значения от 2 кОм для RИП и от 1 кОм для RИМ  до 50 кОм тоже допустимы, но нуждаются в более частом контроле. Показания «- - -» (более 1 кОм) значения переходного сопротивления RРЩ  могут возникнуть только после срабатывания красного светодиода «Отскок» и свидетельствует практически об отсутствии контакта РЩ с валом. Следует отметить, что измерять  значения сопротивлений RИП  и RИМ  в диапазоне от 50 кОм и выше с достаточной степенью достоверности невозможно, как по методике, изложенной в циркуляре № Ц-05-88(Э) так и с помощью устройства КПИМ-Р4. В этом диапазоне  следует применять  мегомметр, но только для контроля подстуловой изоляции (RИП) и на остановленном ТГ.   Устройство КПИМ-Р4 можно легко переносить (вес не превышает 7кг) для проведения замеров от одного ТГ к другому в пределах станции. Поэтому для ТЭЦ, ТЭС или  ГРЭС  вполне достаточно иметь одно такое устройство периодического контроля. Устройство КПИМ-Р4 не является средством измерения и не подлежит метрологической аттестации и периодической поверке. Полученные значения сопротивлений – оценочные.

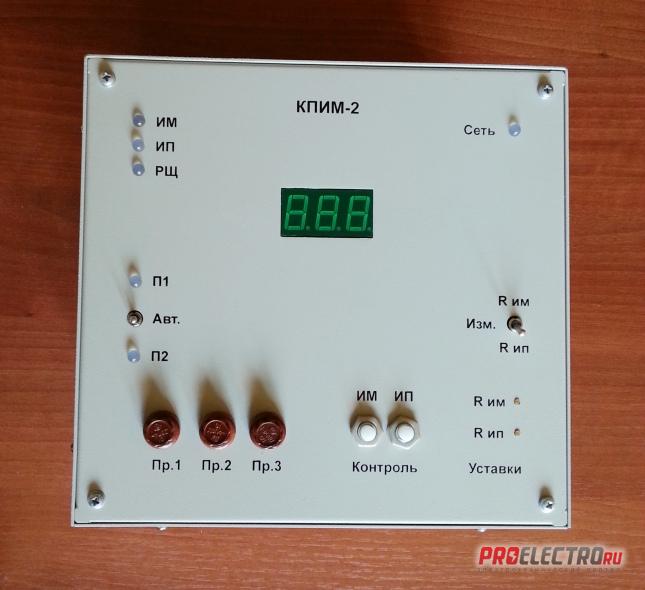

9. КПИМ-2 модификация 2.3
Особенности модификации 2.3:На передней панели устройства расположены: - зеленый светодиод «Сеть», индицирующий наличие питания устройства; - зеленые светодиоды «П1» и «П2», показывающие на каком из подшипников в данный момент производится контроль изоляции; - трехпозиционный переключатель «П1-Авт.- П2», позволяющий выбирать контролируемый подшипник (положение «П1» или «П2»), либо проводить автоматический поочередный контроль (положение «Авт.») с периодичностью переключения 20 секунд; - красный светодиод «ИМ», индицирующий срабатывание выходного реле при нарушении изоляции масляной пленки на подшипнике, который в данный момент контролируется; - желтый светодиод «ИП», индицирующий срабатывание выходного реле при нарушении изоляции на землю подшипника, который в данный момент контролируется; - синий светодиод «РЩ», индицирующий срабатывание выходного реле при нарушении изоляции цепи РЩ на землю; -  цифровые измерительные приборы, отображающие текущее значение сопротивления изоляции в килоомах масляной пленки (RИМ) и подшипника на землю (RИП), для подшипника, который в данный момент контролируется («П1» или «П2»); - переключатель «работа – контроль», позволяющий в положении «контроль» проверять работоспособность устройства; - шлиц «ИМ» регулировки уставки срабатывания при нарушении изоляции масляной пленки; - щлиц «ИП» регулировки уставки срабатывания при нарушении изоляции подшипника на землю.  На нижней панели устройства, помимо клеммных колодок расположены: - предохранитель «Пр.1» (1А) в цепи питания устройства; - предохранитель «Пр.2» (0,25 А) в цепи релейной щетки; - предохранитель «Пр.3» (0,25 А) в цепи выводов на корпус подшипников.
Ниже приведена схема подключения КПИМ-2 совместно с ЗБ-2К и защитой ротора BENDER IRDH375-435:ecf188bb83b065716212e7819dffa2c0.jpg








Продукция [4]

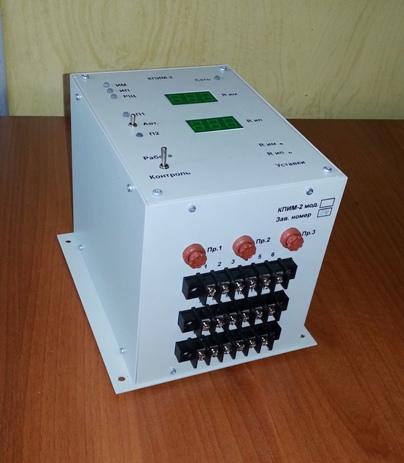

КПИМ-2 (мод.2.6)
Устройство предназначено для одновременного контроля изоляции корпуса (ИП) и изоляции масляной...
ЗБ-2К (мод. 2.6)
     Устройство заземления вала ЗБ-2К выполняет две основных функции: 1.Заземление вала...
Защита ЗГНП-4.4
Предназначена  для селективной защиты генераторов, работающих непосредственно на сборные шины...
КПИМ-Р4
Переносной прибор КПИМ-Р4 применяется на работающем ТГ, для периодического, согласно регламенту...
