Узлы прохода вентиляционных шахт через покрытия зданий по типу серии 5.904-10

Общие сведения
ТУ 4863-209-04612941-99
Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные
в стаканах.

Изготовление узлов прохода предусматривается в следующих исполнениях:

• узлы прохода без клапана;
• узлы прохода с клапаном с ручным управлением, утепленные и неутепленные;
• узлы прохода с клапаном с площадкой под исполнительный механизм, утепленные и неутепленные.

В качестве теплоизолирующего материала применяются минераловатные плиты ПМ-75, обернутые снаружи стеклотканью. Для механического управления клапана применятся исполнительный механизм типа МЭО-40/63-0,25. Исполнительный механизм должен быть отрегулирован на работу «открыть» и «закрыть». Он не должен располагаться под муфтой кольца для сбора конденсата.

Условия эксплуатации
Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-69.

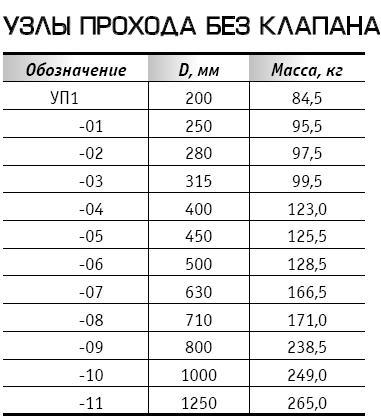

Габаритные размеры:
