Новое Программное обеспечение GridVis от Janitza electronics

ПО GridVis для анализа и обработки измеренных данных электроэнергии. Русскоязычный интерфейс, программа поставляется бесплатно и входит в комплект поставки приборов Janitza.

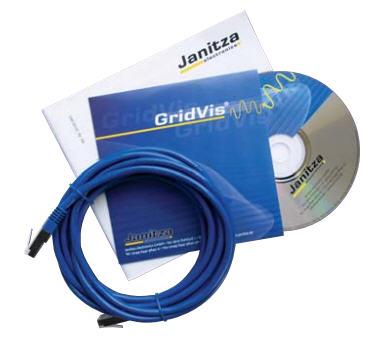

Программное обеспечение GridVis - часть стандартного комплекта поставки для анализаторов мощности и универсальных измерительных устройств серии UMG.

Это программное обеспечение может использоваться, для представления измеряемых значений в виде фактических онлайн значений, и графического отображения считанных из памяти прибора значений.
Программное обеспечение для визуализации сети

ПО GridVis позволяет осуществить простую и полную настройку анализаторов мощности. При помощи топологии каждый пользователь может настроить свою специфичную визуализацию источника энергии. Каждый прибор может управляться онлайн при помощи мыши. Измеряемые данные могут быть напрямую записаны на ПК, используя онлайн представление. Кроме того, GridVis предлагает богатые возможности представления и анализа архивной информации из базы данных.

Автоматическое считывание кольцевого буфера и встроенная обработка данных имеют большие преимущества в средних и больших проектах, поскольку данные могут храниться в различных форматах баз данных. Программное обеспечение поддерживает всю линейку выпускаемых приборов Janitza (UMG 96S, UMG 103, UMG 104, UMG 503, UMG 505, UMG 507, UMG 508, UMG 510, UMG 511, UMG 604, UMG 605, и ProData). 8 пользовательских программ могут быть написаны для UMG 104 /UMG 604 / UMG605 / UMG511 при помощи графического программирования.

Главные особенности

- ПО GridVis позволяет осуществлять:
- Визуализация измеряемых значений
- Автоматическое считывание кольцевого буфера приборов
- Хранение измеряемой информации в базе данных
- Графическое представление измеряемых величин в режиме реального времени
- Настраиваемая топология со свободно выбираемыми значениями
- Настройка измерительных приборов
- Графическое программирование пользовательских программ или написание при помощи исходного кода Jasic®
- Настройка, визуализация, обработка и анализ данных

Применения
Программное обеспечение GridVis имеет множество применений. Вот некоторые из них:

- Разработка обширных автоматизированных систем управления производством и потреблением энергии
- Визуализация источников энергии при помощи топологии
- Документирование качества мощности со свободным выбором периода времени
- Анализ причин ошибок сети
- Центр обработки стоимости энергии, то есть простое и точное вычисление стоимости электричества
- Стабилизация источника энергии при помощи функции сигнализации превышения заданных пределов, например перенапряжения или кратковременное прерывание
- Улучшение качества мощности, например анализ гармоник для обнаружения неисправностей
- Анализ профиля нагрузки, к примеру прогнозирование потребления для улучшения контракта с поставщиком энергии
- Программирование и конфигурация

Приборам можно задать любое имя и установить коэффициент трансформаторов тока и напряжения. Определяются значения триггеров для измерения событий и переходных процессов, а также измеряемых значений, которые должны быть сохранены вместе с интервалом времени. Предельные значения для функции контроля цифровых выходов программируются, при помощи компаратора или значение импульса для цифровых входов или выходов. Может быть выбран подключаемый датчик температуры. Определяется сервер времени для синхронизации времени всех устройств. При необходимости обновления прошивки прибора, оно может быть выполнено в режиме программирования без дополнительного оборудования, или демонтажа и возврата прибора к Janitza. Новые обновления для программного и инструментального, встроенного программного обеспечения предоставляются бесплатно и могут быть загружены из раздела загрузок.

Неограниченные возможности программирования

Язык программирования Jasic® открывает очень много новых возможностей, потому что Вы больше не привязаны к фиксированным интегрированным функциям в приборе. Вы можете расширить прибор, и добавить Ваши собственные функции. До семи свободно программируемых пользовательских программ могут работать одновременно.

Возможность графического программирования пользовательских программ - абсолютно новая функция в сфере цифровых анализаторов мощности. Они могут использоваться для создания специфичных для пользователя программ, к примеру, свободное программирование входов и выходов или запуск отчёта, когда определенное значение вышло за заданные пределы. В дополнение к дружественному графическому программированию пользователь может программировать непосредственно исходный текст.

Онлайн информация

Все измеряемые значения доступны в режиме измерения в реальном времени как линейный график или гистограмма. Линейные диаграммы постоянно обновляются, и через некоторое время более свежие данные сдвигают старые данные. Могут быть созданы два масштаба для измеряемых данных двух приборов. Любое количество данных измерения от каждого прибора, а также от нескольких приборов измерения, могут отображаться на одном графике. Цвета в диаграмме могут быть изменены по требованию.

Вид топологии

Вид каждого подключённого к сети устройства можно вывести на экран. Это необходимо не только для наблюдения за текущим отображением, но и для управления устройством в целом, как будто Вы на самом деле нажимаете кнопки на приборе. Кроме того, любой .jpg файл может быть назначен фоновым рисунком, будь то план здания или электрическая схема распределения. Одновременно с этим могут отображаться выбранные онлайн значения.

Браузер событий и переходных процессов

Любой период времени может быть проверен на предмет переходных процессов и событий при помощи двух браузеров. Эти функции (отображение сравнения: браузер переходных процессов) очень важны для анализов ошибок и аварий.

Хранение информации

При считывании измеряемые данные сохраняются в базу данных SQL. Для хранения данных доступны Derby, SQL and MySQL форматы данных. Из-за более высокого быстродействия, мы рекомендуем сохранять данные в базе данных MySQL или Microsoft SQL server. Использование данных форматов баз данных является большим преимуществом в больших проектах. Базу данных MySQL можно бесплатно загрузить с www.MySQL.org.

Офлайн информация

Данные, которые хранятся в базе данных, могут быть представлены в ПО GridVis в виде линейной диаграммы, столбчатого графика или гистограммы. Информация хранится в базе данных с параметрами времени (год, месяц, день) и может быть выбрана в соответствии с датой. Особенно важные части графика можно выделить посредством функции увеличения. Графики могут иметь заголовок и сопровождаться комментариями для вывода на печать. Отображение переходных процессов и событий имеет особое значение и представлено в виде отдельного браузера. Браузер флагов может использоваться, для определения отсутствия измеряемых данных в заданном периоде времени.









Опубликовано: 13 июля 2010.
