КОНТРОЛЬ ЭНЕРГОПОТРЕБЛЕНИЯ С ПОМОЩЬЮ МНОГОКАНАЛЬНОГО СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ PMAC201– HW

Многоканальный счетчик электроэнергии PMAC201-HW является экономичным и компактным решением, которое изменит ваш взгляд на проблему учета потребления электроэнергии. Решение задачи учета электрической энергии в центрах обработки данных (ЦОД), на объектах телекоммуникаций и связи, в офисных зданиях, в торговых центрах, на промышленных или других объектах, с большой концентрацией точек учета, всегда начинается с выбора оборудования – и прежде всего – счетчика электроэнергии.
Непрерывное развитие систем учета электроэнергии и информационных технологий влечет за собой повышение требований к точности, быстродействию и достоверности измеренных показателей. Каким образом потребители приобретают то или иное оборудование для мониторинга и контроля электроэнергии, делая выбор в пользу конкретного производителя?
Как сориентироваться во всем многообразии продукции, предназначенной для контроля параметров и учета электроэнергии и выбрать подходящие именно Вам приборы для диспетчеризации зданий или создания системы мониторинга на Вашем предприятии?
Компания “Энергометрика” предлагает обратить внимание на простое решение построения системы учета электроэнергии: на базе многоканального электросчетчика PMAC201-HW (рис. 1).

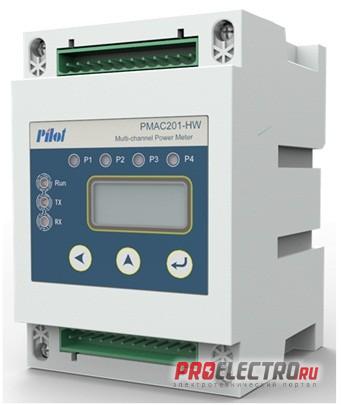

Рис. 1. Общий вид многоканального электросчетчика PMAC201-HW

Прибор PMAC201-HW используется в промышленности, энергокомпаниях, транспорте, банковской сфере, офисных зданиях, на телекоммуникационных и военных объектах. Счетчик электроэнергии PMAC201-HW устанавливается в существующих или новых электрощитах без изменения монтажа и позволяет производить измерения электроэнергии и основных параметров сети по 12 однофазным или 4 трехфазным каналам.
Электросчетчик PMAC201-HW обеспечивает учет активной и реактивной электроэнергии. Прибор также предоставляет полную информацию для контроля электрических параметров для 3-фазной или однофазной сети: ток, напряжение, cos ϕ (коэффициент мощности), частота, активная мощность, реактивная мощность, полная мощность. Значения регистрируются в специальный журнал данных объемом 20 000 записей для всех параметров, определяемых пользователем, с шагом регистрации 5 мин.
Подключение токов производится через специальные внешние разъёмные токовые трансформаторы на 100А (рис. 2), поставляемые вместе с прибором. Расстояние от прибора до токового трансформатора может достигать 100–150 метров. В приборе имеется возможность регистрации событий: автоматический регистратор событий SOE (Event Log) с разрешением 1 мс – отклонений от заданных параметров (значений, выходящих за пределы).

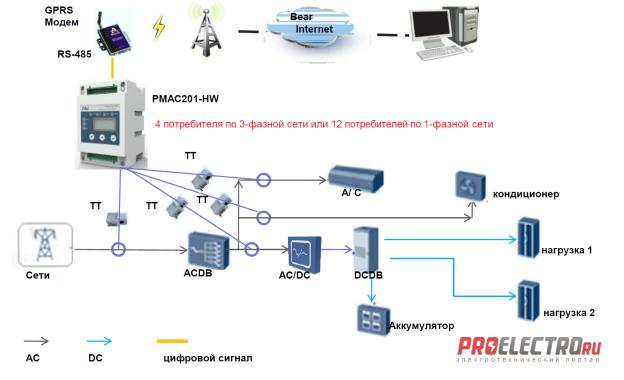

Рис. 2. Пример подключения многоканального электросчетчика PMAC201-HW

Пользователи, выбирающие PMAC201-HW, могут быть уверены в том, что он совместим как с новейшими проектами, так и с уже существующими. Гибкая настройка, обеспечивающая возможность ведения учета потребляемой электроэнергии и мощности, является большим преимуществом, особенно для центров обработки данных (ЦОД), и на объектах телекоммуникаций и связи.
Встроенный программируемый контроллер позволяет настроить регистрацию событий при понижении или повышении значения фазного, межфазного напряжения, тока, частоты, мощности. Четырехзначный цифровой LED дисплей позволяет отображать информацию о параметрах настройки порта коммуникации, также с передней панели прибора осуществляется настройка основных параметров порта с помощью трех кнопок навигации.
На передней панели многоканального электросчетчика PMAC201-HW размещены также 7 LED индикаторов, отображающих рабочее состояние прибора, состояние коммуникационного порта – прием или передача данных, динамику потребляемой активной энергии по каждому трехфазному потребителю.
Программное обеспечение (рис. 3), бесплатно поставляемое вместе с прибором, может быть использовано для задания параметров настроек электросчетчика PMAC201-HW через порт связи, для получения данных в реальном времени (мониторинга) и зарегистрированных данных и событий.

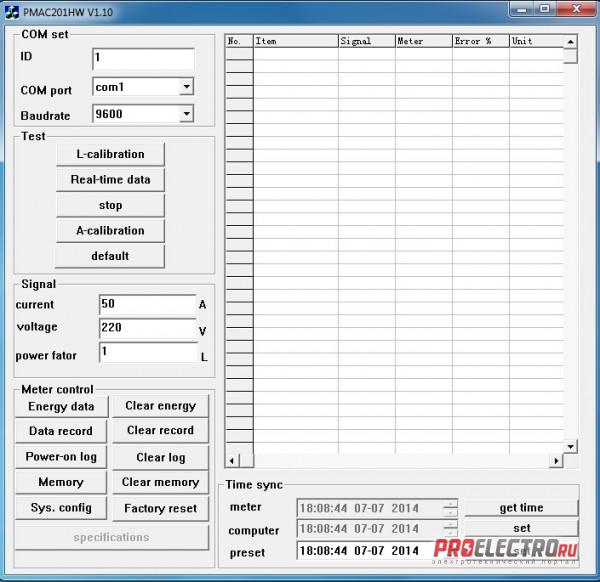

Рис. 3. Программное обеспечение

При этом используется встроенный порт связи: RS-485 с поддержкой стандартного протокола Modbus RTU.
Важно еще раз отметить основные характеристики многоканального электросчетчика PMAC201-HW, позволяющего провести технический учет электроэнергии, такие как:

• учет активной и реактивной электроэнергии;
• контроль электрических параметров трехфазной или однофазной сети (ток, напряжение, частота, активная, реактивная и полная мощность, cos ϕ (коэффициент мощности));
• автоматический профиль нагрузки на год с шагом 5 минут для измеряемых параметров (по каждому каналу);
• встроенный программируемый регистратор событий с разрешением 1 мс.
• журнал регистрации событий: отклонений от заданных пользователем параметров;
• встроенная энергонезависимая память 64 Мбит;
• в комплекте идут 12 разъемных трансформаторов тока (рис. 4);
• прочное исполнение, крепление на DIN-рейку;
• питание 18–72 В DC, габаритные размеры 110×75×80,1 мм.

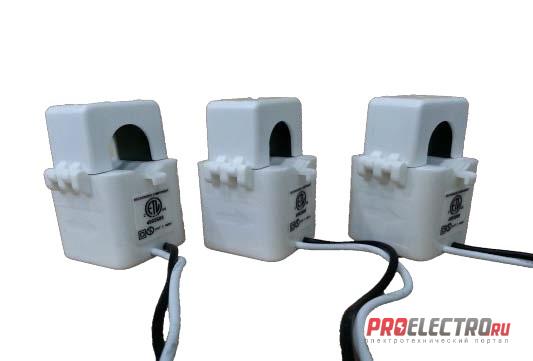

Рис. 4. Разъемные трансформаторы тока

Счетчик электроэнергии PMAC201-HW обладает высокой точностью и функционирует при температуре окружающей среды от –20 до +65 градусов по Цельсию и имеет энергонезависимую память. Вместе с измерителем PMAC201-HW в комплекте поставляется руководство-инструкция на русском языке.
Сегодня PMAC201-HW активно внедряется во многих российских промышленных компаниях и других предприятиях. Около 60 % установленных приборов – Дата-центры (ЦОД);
20 % – Торгово-офисные центры;
20 % – Промышленность.
Многоканальный электросчетчик PMAC201-HW обладает достаточными возможностями, которые делают его привлекательным для потребителей при решении задачи учета электроэнергии при эксплуатации электрического хозяйства.



Опубликовано: 05 августа 2014.
