Корпуса для этажных щитов IEK: выбор не ограничен!

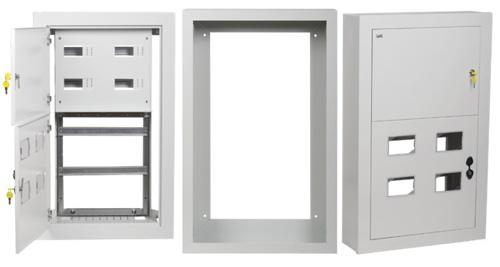

Группа компаний IEK продолжает развитие продуктового направления для общественного и жилого строительства и расширяет ассортимент корпусов этажных щитов. Учитывая развитие рынка и многообразие строящихся объектов, а также пожелания потребителей, ГК IEK разработал новинку — корпус этажного щита без слаботочного отсека ЩЭ-Х-2. Корпуса ЩЭ-Х-2 предназначены для сборки этажных распределительных щитов в жилых зданиях и на общественных объектах, когда слаботочный отсек расположен в другом месте. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.
В вводно-учетном отсеке корпуса размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Достоинства корпусов щитов этажных ЩЭ-Х-2 IEK:Возможность выбора исполнения щита: навесной/встраиваемый;Возможность пломбировки учетного отсека;Удобные окна для снятия показаний счетчика;Оперативная панель в распределительном отсеке закрывает токоведущие части;Конструктив корпуса (вертикальные направляющие) позволяет установку в нишу с проложенным силовым кабелем;Крепление счетчиков на din-рейку;Удобная регулировка крепежных элементов;Усиленные каркасные дуги;Высококачественное наружное покрытие;Удобство монтажа, транспортировки и хранения.
Комплектация корпусов щитов этажных ЩЭ-Х-2 IEK:

• din-рейки под автоматы;
• din-рейки для крепления приборов учёта;
• рейка под шину «РЕ»;
• замки с универсальными ключами;
• Шины 6×9 8/1;
• Шины 6×9 8/2;
• Изоляторы на DIN-рейку;
• Сжимы У733М;
• Распорные болты для установки в нише дома
• Инструкция по сборке и монтажу.

Технические характеристики ЩЭ-Х-2:— Вид установки: встраиваемый; возможно навесное исполнение— Номинальный ток для одной квартиры: 50А;— Тип покрытия: порошковое шагрень (матовое);— Цвет: RAL 7035 (светло-серый);— Степень защиты: IP31;— Климатическое исполнение: УХЛ3;— Угол открытия двери: 105°;— Габаритные размеры корпуса ЩЭ-Х-2 (ВхШхГ, мм): 890×550×157;— Габаритные размеры ниши (ВхШхГ, мм): 840×490×150;— Габаритные размеры Кожуха (ВхШхГ, мм): 884×546×157.



Опубликовано: 22 марта 2016.
