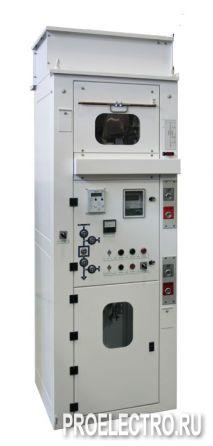

Камеры сборные одностороннего обслуживания КСО-МЭТЗ - новая разработка МЭТЗ им. В.И. Козлова

Специалистами Минского электротехнического завода им. В. И. Козлова разработаны камеры сборные одностороннего обслуживания КСО-МЭТЗ. Камеры предназначены для приема и распределения электрической энергии 3-х фазного переменного тока частотой 50 Гц на номинальное напряжение до 10 кВ в сетях с изолированной или компенсированной нейтралью. Используются для комплектования распределительных устройств закрытых трансформаторных подстанций и распределительных пунктов. Конструкторами и технологами предприятия была разработана линейка камер КСО-МЭТЗ, базирующаяся на универсальной металлоконструкции, дающей возможность оперативно выполнить любые новые компоновочные или схемные решения в части главных и вспомогательных цепей распределительных устройств среднего напряжения при минимальной доработке существующих решений. Вся металлоконструкция изготавливается на современных высокоточных и высокопроизводительных комплексах на базе 3D моделей, разработанных конструкторами.
Во время разработки нового изделия особый акцент делался на безопасность камер. В конструкции камер предусмотрены все блокировки согласно ГОСТ-ами на безопасность. Кроме этого в конструкции предусмотрена ремонтная изоляционная перегородка, которую возможно использовать только после отключения шинного разъединителя.Значительную роль в безопасности изделия играет оболочка. При проектировании особое внимание уделялось защитным свойствам оболочки. Конструкция оболочки дает возможность достичь степени защиты IP-31, при этом она способна за счет использования профилей сложной конструкции, увеличивающих механическую прочность оболочки, а также выхлопных клапанов в необслуживаемой зоне локализировать дугу короткого замыкания без нанесения вреда обслуживающему персоналу.

Конструкция КСО-МЭТЗ разбита на функциональные отсеки — отсек сборных шин, отсек силового выключателя, кабельный отсек, отсек релейной аппаратуры, а также отсек междушкафных связей. Кабельный отсек отделен от отсека силового выключателя при помощи металлической конструкции. Связь между этими отсеками осуществляется посредством проходных изоляторов или проходных трансформаторов тока. Узел монтажа проходных изоляторов или трансформаторов тока выполнен из немагнитного материала для уменьшения электромагнитных потерь. Релейный отсек полностью отделен при помощи металлических листов от высоковольтной части камеры. Весь электромонтаж вспомогательных цепей в высоковольтной части камеры выполнен в металорукаве или стальных кожухах. Для удобства монтажа высоковольтных кабелей в кабельном отсеке дно выполнено разборным и быстросъемным. Перед монтажом кабелей дно можно без проблем снять, а после окончания монтажа дно без проблем можно установить на место. Часть дна, через который проходит кабель, выполнена из немагнитного материала. Конструкция отсека сборных шин выполнена так, что при двухрядном исполнении распределительного устройства шинная перемычка является продолжением отсека сборных шин. В этом случае шинная перемычка не увеличивает высоту распределительного устройства.

Для удобства эксплуатации и обслуживания размещение релейного отсека выполнено в средней по высоте части камеры. В этом случае все приборы управления и контроля расположены на удобном для обслуживающего персонала уровне. На двери релейного отсека расположены указатели и лампочки, дающие полную информацию о текущем состоянии схемы камеры. Релейный отсек полностью отделен от высоковольтной части камеры, но в случае необходимости доступа в высоковольтную часть камеры при снятом напряжении можно открыть релейный отсек, снять защитную панель и получить доступ к трансформаторам тока. Отсек силового выключателя закрыт съемной панелью с окном. Окно имеет достаточные габариты для визуального контроля шинного разъединителя. Кабельный отсек закрыт дверью с окном. Для повышения локализационной способности дверь снабжена специальным запирающим устройством.

Мы надеемся, что наша новая разработка удовлетворит любые требования проектантов и заказчиков. Наши технические специалисты с готовностью помогут с решением проблем возникших при проектировании любых распределительных устройств среднего напряжения на базе КСО-МЭТЗ. Применяя камеры КСО-МЭТЗ, Вы получите гарантию качества, безопасности и удобства.
