Источник питания серии AFV-P от Preen

Компания Preen (AC Power Corp.) выпускает несколько серий программируемых источников переменного напряжения (AC-AC). Это серии AFV-P – программируемые однофазные (AC-AC источники питания с дополнительным выходом постоянного напряжения DC) и серии AFV – программируемые АС-АС однофазные и трёхфазные источники питания. Рассмотрим более подробно программное обеспечение, поставляемое вместе с источниками питания, и возможности программирования серии AFV-P. Поставляемое бесплатное программное обеспечение (ПО) Preen, позволяет дистанционно управлять источником и программировать. Управление может производиться через интерфейсы RS232, RS485, Ethernet или USB (в качестве дополнительных опций, в источники питания могут быть установлен GPIB интерфейс).

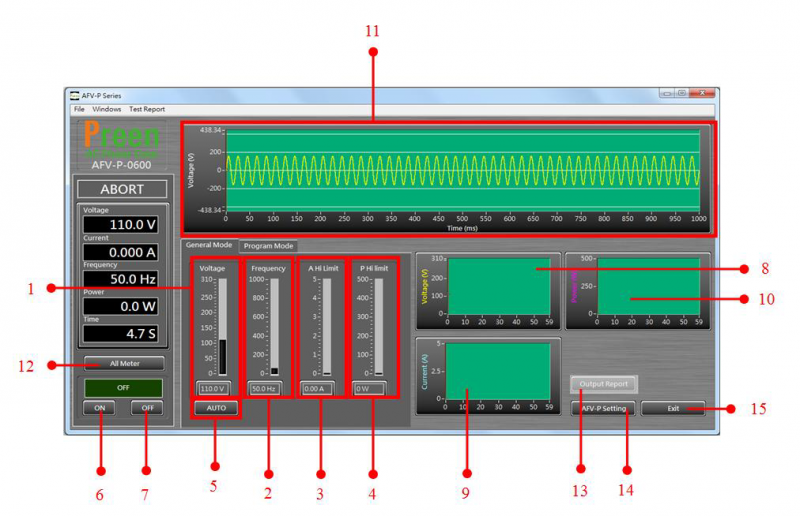

В программе предусмотрены следующие вкладки «общих настроек»:
1. Установка выходного напряжения (0-310 В).2. Установка выходной частоты (15-1000 Гц - для модели AFV-P-5000A).3. Установка номинального тока(0  - 40А - для модели AFV-P-5000A).4. Установка номинальной мощности.5. Установка диапазона выходного напряжения.6. Включение выхода.7. Отключение выхода.8. Форма сигнала выходного напряжения.9. Форма сигнала выходного тока.10. Форма выходной мощности.11. Предварительно смоделированную форму сигнала выходного напряжения.12. Измеренные параметры на выходе источника 13. Выгрузка отчета об изменении выходных параметров источника в виде файлов txt или csv.14. Страница настроек программы15. Выход из программы

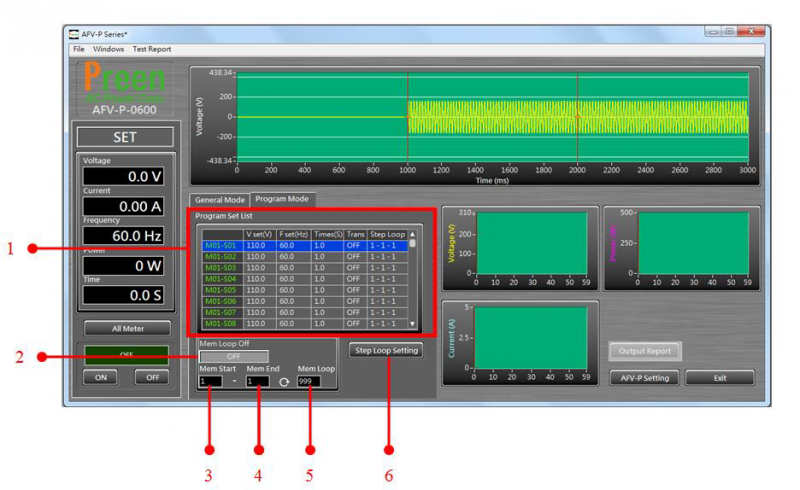

Программные режимы:
1. Страница «Program Set List» для настройки необходимых «шагов» памяти2. Вкл./откл. зацикливания отрезка памяти3. Установка начального номера для отрезка памяти4. Установка конечного номера отрезка памяти5. Установка количеств повторов6. Установка начального/конечного номера шага памяти

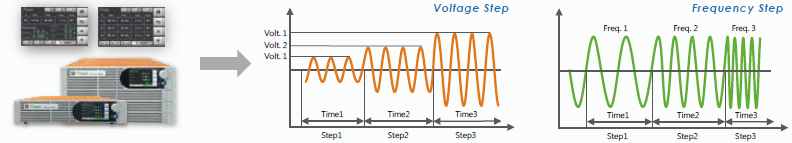

В серии AFV-P предусмотрена возможность программирования параметров выходного сигнала источника:  нарастание, спад, переходные процессы - с сохранением в памяти источника (в общей сложности 1200 шагов в 50 ячейках встроенной памяти).

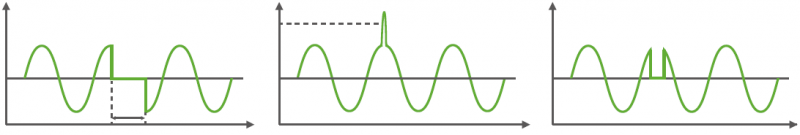

Также с помощью источника питания AFV-P пользователю доступна возможность эмулирования электрической сети и моделирование переходных процессов (добавление различных помех, скачков и провалов).

Источники питания серии AFV-P используются для проведения тестов на соответствие стандартам (например, на соответствие IEC-61000-4-11).
Серия AFV-P может быть использована  для решения таких задач, как: тестирование различного оборудования (электроника, бытовое, медицинское оборудование), тестирование бортового оборудования летательных аппаратов, для применения в научно- исследовательских, испытательных, сертификационных лабораториях, а также при производстве испытательных стендов.



Опубликовано: 22 августа 2018.
