Приводы для автоматических дверных систем от maxon motor

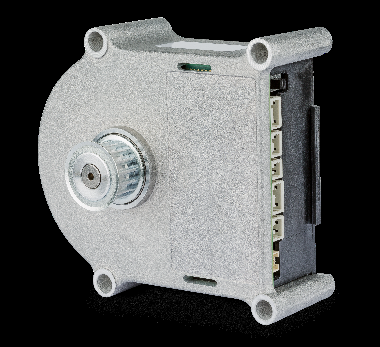

Компания maxon motor представляет новое решения для автоматических дверей – приводы mdd1 и mdd2. Данный приводные решения построены на основе плоских двигателей maxon motor серии EC Flat с интегрированным контроллером производства maxon motor серии EPOS2.
Данное решение предназначено для использования в механизмах открывания и закрывания дверей:в вагонах электропоездов; в вагонах метрополитена; в лифтах;во входных группах с системами автоматичного открывания дверей (например: медицинские учреждения, торговые и бизнес центры).
Главными преимуществами данной системы является:пониженный уровень шумов;компактный размер;3в1, привод, контролер и датчик в одном корпусе;возможность адаптации привода под прошивку заказчика.
Принципиальное отличие mdd1 от mmd2 в том, что в привод mdd1 встроен редуктор.
Технические параметры1.1 Параметры приводного решения mdd1   mdd2Номинальный момент (макс. Продолжительный момент) на выходном валу* 2 Нм 1.02 Nm Номинальное усилие на выходном валу при 5 А со шкивом (табл. 1.4)* 138 Н 80 N Максимальный момент на выходном валу*
4 Нм
2.04 Nm Номинальное усилие на выходном валу при 10 А со шкивом (табл. 1.4)* 276 Н 160 N Максимально допустимая скорость 430 об/мин. 730 об/мин. Постоянная скорости
100.2 об/мин./В 35.4 об/мин./В Уровень шума при 390 об/мин. (в подвешенном состоянии на расстоянии 40 см)
60 дБ
60 дБ
1.2 параметры мотора mdd1 mdd2
Максимальная скорость мотора 2000 об/мин.
730 об/мин.
Моментная постоянная
95.3 мНм/A
291 мНи/A 1.3 Электрические характеристики привода mdd1 mdd2 Номинальное напряжение питания 24 В ±5% 24 В ±5% Максимальное напряжение питания 26.8 В 26.8 В Номинальное напряжение питания логики (опционально) 24 В ±10% 24 В ±10% Максимальный ток (l2t-защита) 10 A7 A Продолжительный ток
5 A 3.5 A Частота переключения
50 кГц 50 кГц Разрешение энкодера
3200 имп./об.,
2-канала  3200 имп./об.,
2-канала Время включения <2 сек <2 Сек Мощность в режиме ожидания <3 Вт <3 Вт 1.4 Механические характеристики mdd1 mdd2 Шкиф     Тип
S 5M HTD 5M Диаметр
31.83 mm 25.46 mm Количество зубцов 20 16 Редуктор     Номинальное редукционное число 4.61:1
Не установлен Вес 1525 г.  1215 г. Габариты (ДxШxВ) 180 x 165 x 65 мм 127.5 x 116 x 66.6 мм Крепежные отверстия Винты M10 Винты M8
* При температуре 25 °CОбразцы доступны для заказа. Вы можете отправить запрос по почте sales@avi-solutions.com или связаться с нами по телефону +7 812 703 00 66.
