Источник питания Preen, серия AFV: управление источниками питания, бесплатное ПО

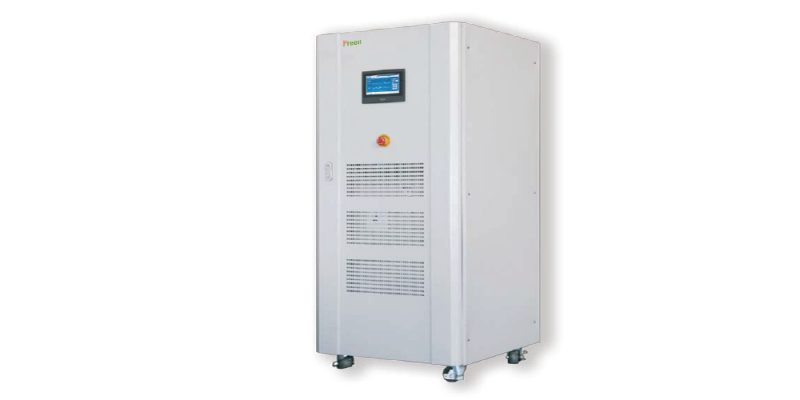

Компания Preen (AC Power Corp.) является одним из лидеров по производству систем электропитания. Одно из основных направлений Preen (AC Power Corp.) – производство источников питания переменного напряжения. Рассмотрим возможности управления и программирования серии AFV - источников питания Preen с использованием стандартного программного обеспечения.Источники питания данной серии имеют мощность 10…2000 кВА, выходное напряжение 0…300 В (действующее значение между L-N), 1 или 3 фазы на выходе, выходную частоту 45…65 Гц (45…500 Гц - опция), коэффициент гармонических искажений (THD) ≤2%. Диапазон выходных параметров полностью соответствует требованиям для проведения исследований, разработки и проведения тестов на соответствие промышленного оборудования. В стандартной комплектации серии AFV предусмотрен последовательный интерфейс RS485 - для управления. Также возможна установка опциональных интерфейсов RS232, GPIB и Ethernet.Источники питания серии AFV обладают следующими возможностями:

• независимая установка выходного напряжения для каждой из трех фаз (либо одной фазы – для однофазных источников питания)
• программирование выходных параметров (напряжения, частоты и задание временного интервала) в различных режимах: «Step» и «Gradual»:
• мягкий старт (опция). Данная опция позволяет эффективно снижать пусковой ток, создаваемый при включении индуктивных нагрузок, таких как моторы, промышленные воздушные кондиционеры и пр.
• режим измерения входных и выходных параметров «Measurement». Данный режим позволяет в реальном времени отслеживать значения таких параметров, как: напряжение, ток, частота, мощность, коэффициент мощности и др.
• журнал регистрации событий «system log». Журнал «system log» предназначен для сохранения и отслеживания последовательности событий.

Данные возможности доступны при использовании управления с лицевой панели источников питания (HMI интерфейс), а также при программировании и управлении источниками питания через последовательные интерфейсы. Рассмотрим подробнее управление источниками питания серии AFV через последовательные интерфейсы.Дистанционное управление источниками питания Preen серии AFV с помощью ПК: через программу AC PowerПоставляемое бесплатное программное обеспечение (ПО)  Preen  - AC Power, позволяет дистанционно управлять источником и программировать выход. Управление может производиться через интерфейсы, которые выбираются в настройках программы (по умолчанию установлен RS485).Рассмотрим «общие настройки» программы и программные режимы AC Power:• настройка выходных параметров источников Preen, серии AFV - через ПК и программу AC Power (рисунок 1). Данное ПО позволяет задать значения выходных напряжений отдельно для каждой из фаз (для моделей с трёхфазным выходом), выходную частоту и др. параметры, а также определить состояние выхода.
Рисунок 1. Настройка выходных параметров источников питания серии AFV• режим программирования «Step» (настройка шагов) при управлении с помощью ПК (рисунок 2).  В режиме программирования «Step» допускается программирование до 24 шагов (изменений параметров)  и задание  до  255 циклов (повторений шагов).

Рисунок 2. Режим программирования «Step» для источников питания серии AFV• программирование в режиме «Gradual» с помощью ПК (рисунок 3) При программировании в режиме «Gradual» через ПК  задание линейного изменения выходного напряжения и частоты во времени (до 12 шагов). Всего возможно задать 255 циклов. Рисунок 3. Режим программирования  «Gradual» для источников питания серии AFV• режим «измерения» (рисунок 4). Данный режим позволяет отслеживать через ПК параметры каждой из трёх фаз (напряжение, ток, мощность) – для трёхфазных источников питания серии AFV, а также измерять параметры коэффициента мощности (PF). При необходимости, возможно задать промежуток времени (интервал в мс), через который все измеренные значения будут записываться в файл.Рисунок 4. Режим «измерения» для источников питания серии AFV• установка начального угла и угла между фазами через ПК (рисунок 5).

Рисунок 5. Установка начального угла и угла между фазами для источников питания серии AFVСерия AFV имеет широкое применение. Источники питания данной серии, в зависимости от требуемой мощности, используются в испытательных лабораториях, а также для тестирования электромоторов, трансформаторов, бытовой техники, импульсных источников питания и т.п.
