Модульная подстанция 110/10 кВ для завода «Haier»

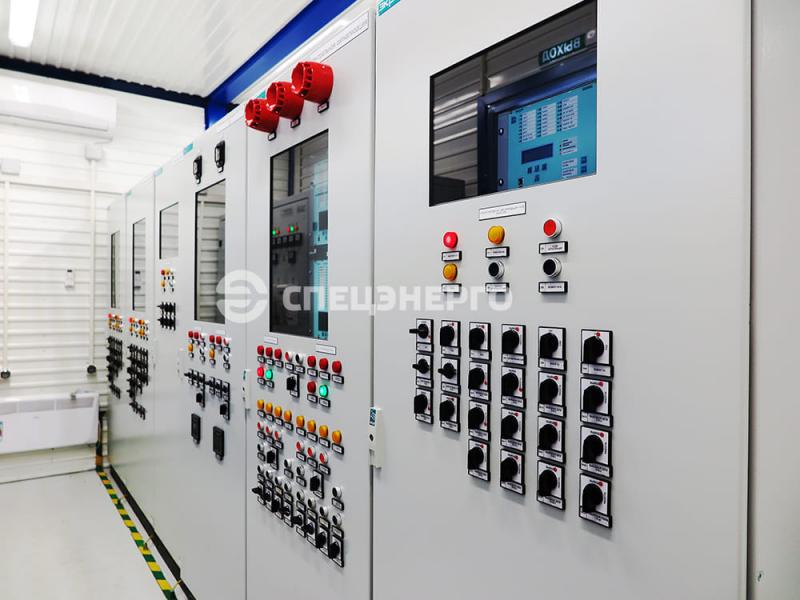

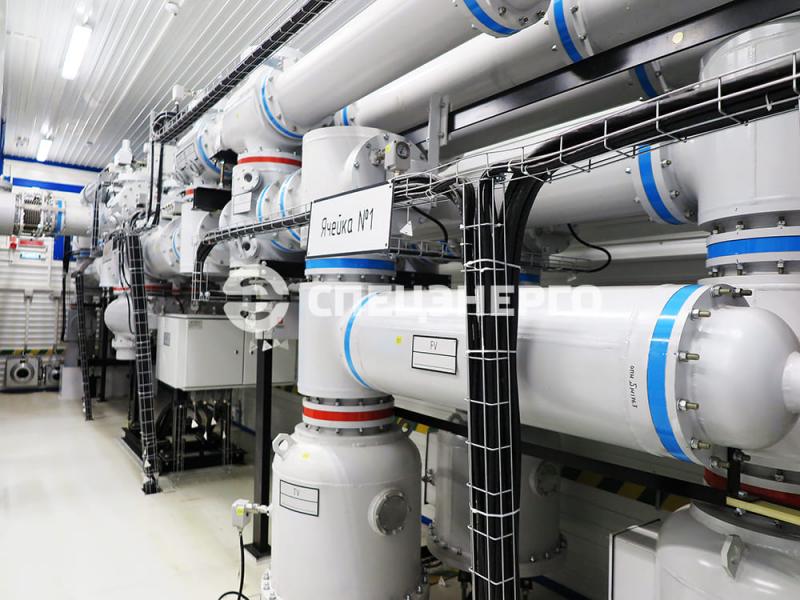

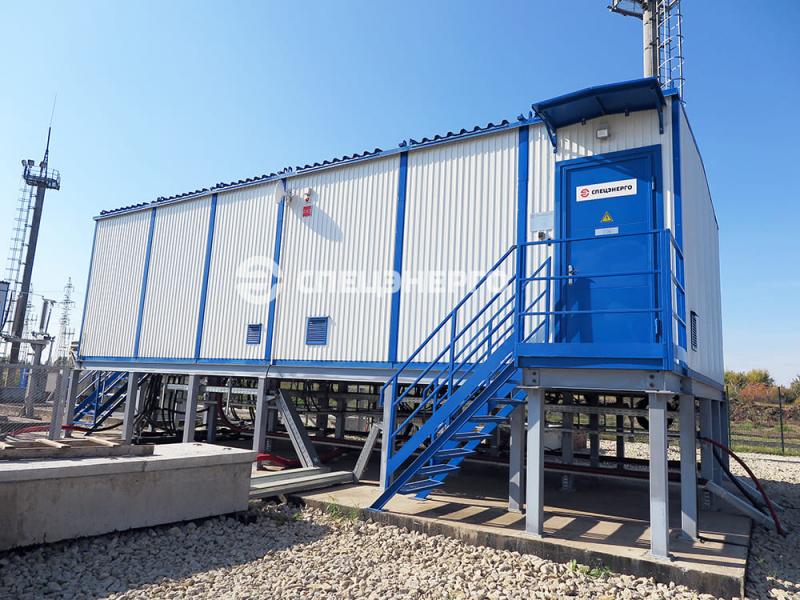

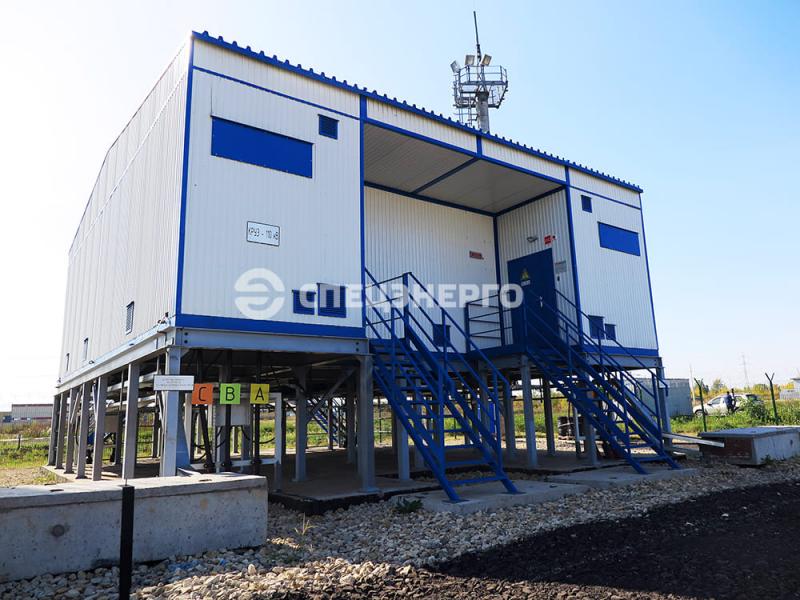

Для обеспечения электроэнергией нового завода «Haier» в России компания «СПЕЦЭНЕРГО» изготовила и ввела в эксплуатацию Модульную трансформаторную подстанцию (МПС) 110/10 кВ 2х25 МВА (ГПП «Haier» 110/10 кВ). Подстанция стала главным источником электроснабжения нового Индустриального парка «Haier» в Набережных Челнах. Задача проекта состояла в изготовлении малогабаритной и автономной подстанции, максимальной заводской готовности. Срок реализации проекта не должен был превышать семи месяцев.Разработка, изготовление и сборка подстанции на заводе «СПЕЦЭНЕРГО» заняли всего три месяца. Конструктивное решение МПС было выполнено в виде двух блочно-модульных зданий, полной заводской готовности. В качестве распределительного устройства 110 кВ в высоковольтном модуле, площадью 143 кв.м., разместилось комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) 110 кВ, собранное по схеме 5-Н, для обеспечения транзита электроэнергии. Применение КРУЭ позволило уменьшить габариты занимаемого участка в сравнении с традиционным распределительным устройством.Во втором модуле, площадью 96 кв.м., размещен общеподстанционный пункт управления (ОПУ), совмещенный с комплектным распределительным устройством (КРУ) 10 кВ.  В соответствии с проектом в ОПУ разместились:

• оборудование релейной защиты и автоматики;
• система АСУТП, телемеханики и связи;
• система коммерческого учета электроэнергии;
• система гарантированного питания подстанции.

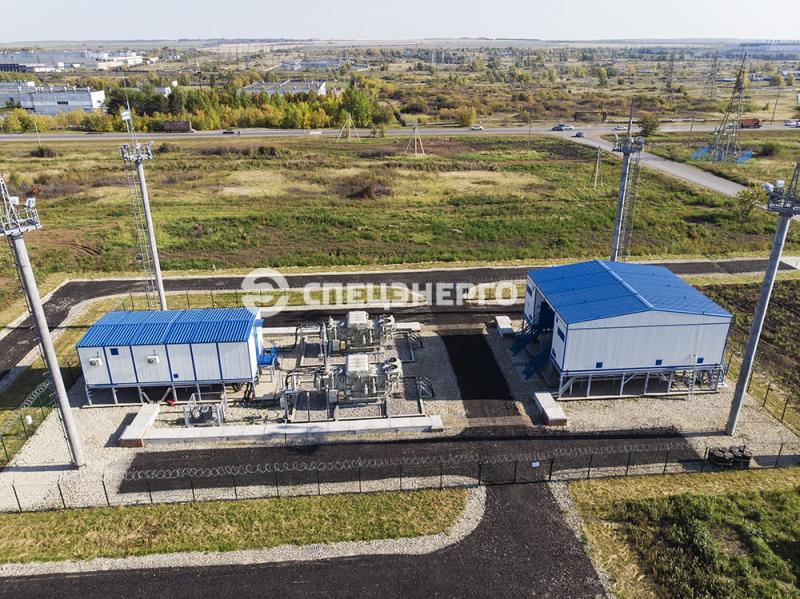

Все оборудование подстанции российского производства.Преимуществом данной МПС являются ее малые габариты — площадь двух модулей подстанции составила 239 кв.м., а полная площадь МПС, с установленными двумя трансформаторами 25 МВА каждый, — 1600 кв.м. Для сравнения – средняя площадь открытых ПС 110/10 кВ с двумя трансформаторами равна 4000 кв.м. Данное преимущество позволяет сократить объемы строительных работ и, как следствие, сократить ресурсы заказчика для строительства в целом.Доставка МПС до объекта осуществлялась отдельными модулями, размер которых не превышал допустимые транспортные габариты, а сборка модулей осуществлялась уже на территории Заказчика.  МПС была размещена на фундаменте, что заняло гораздо меньшую площадь, в сравнении с традиционными ПС. Работы по монтажу и наладке МПС были проведены в сжатые сроки.МПС 110/10 кВ оборудована системами внутреннего, уличного и аварийного освещения, отопления, вентиляции и автоматической охранно-пожарной сигнализации. Подстанция полностью автономна и не требует постоянного присутствия обслуживающего технического персонала. Организовано дистанционное управление оборудованием подстанции по средствам системы телемеханики, а также сбор и передача данных на оперативно-диспетчерский пункт.Удобством применения Модульной ПС является еще и то, что мощность ПС можно увеличивать путем установки дополнительных модулей, подключая их на параллельную работу. МПС можно применять в системах электроснабжения промышленных предприятий, газовой и нефтедобывающей промышленности, на объектах сельского и городского хозяйства, а также на железнодорожном транспорте.Открытие Индустриального Парка произошло спустя всего два года с момента подписания трехстороннего Соглашения о намерениях между Правительством Республики Татарстан, мэром Набережных Челнов и Корпорацией «Haier». Общая площадь составляет 1 277,3 тыс. кв.м. В Парке планируется разместить производственные мощности Haier по выпуску стиральных машин, телевизоров, морозильников и электрических водонагревателей. На данный момент производственная мощность завода составляет 500 000 единиц техники в год, после модернизации и установки дополнительной производственной линии, мощность завода увеличится до 1 миллиона единиц техники ежегодно.



Опубликовано: 03 октября 2019.
