PM175 Satec для мониторинга эффективности работы электронасосов.

Регистрация режимов работы и запуска электронасосов. Текущая ситуация:

• Электронасосы потребляют около 20% производимой в мире электроэнергии.

• Электронасосы производят около 7% парниковых выбросов в мировую атмосферу.

• Исследования показали, что за счет применения нового оборудования и систем управления может быть сэкономлено не менее 20% электроэнергии, потребляемой насосными системами.
• Электронасосы часто являются важнейшими компонентами в процессе производства. Вследствие этого надежность работы предприятия достигается за счет регулярного или непрерывного мониторинга условий работы данного оборудования.

Электронасосы применяют в сферах производства:

• водозабор и обработка сточных вод;

• нефтехимия;

• целлюлозобумажная промышленность;
• ирригация;

• гидроэлектростанции;

• производство электроэнергии.

Особенности:

• необходимость постоянного контроля и защиты;
• обеспечение надежности предприятия и повышение производительности процесса;
• высокая энергоемкость;

• необходимость выполнения ремонта и обслуживанию;

• требования к снижению энергопотребления и стоимость обслуживания.

Текущие решения
В настоящее время в системе мониторинга насосов для контроля мощности P, используются приборы PM130P PLUS. Например, современная система водоснабжения США имеет более 4000 электродвигателей, контролируемых с помощью приборов PM130P.

Данные по параметрам электроэнергии передаются от прибора PM130P к контроллеру, а затем - в компьютер. На компьютер поступает также другая информация датчиков: давление, скорость потока, частота оборотов ротора электродвигателя. Эти данные позволяют рассчитать мощность электронасоса как функцию давления и скорости потока и КПД насоса.
Недостатки существующих решений:

• Данные о КПД не точны вследствие наличия колебаний давления, скорости потока, напряжения, а также отсутствия синхронизации данных, поступаемых от датчиков и измерителей параметров электроэнергии.
• При возникновении проблем с каналом передачи происходит потеря данных.

• Невозможность получать сигналы тревоги от приборов, для того чтобы, либо активировать, либо отключить защиту в реальном масштабе времени.

Новое решение
Требуемое решение заключается в использовании лишь одного электроанализатора PM175, обладающего обеими функциями защиты и сигнализации, а также регистрации данных.
Расчет КПД выполняется с высокой точностью благодаря следующим факторам:

• Один анализатор качества электроэнергии Satec PM175способен одновременно измерять как электрические (напряжение, ток, мощность), так и механические (давление, скорость потока, частота оборотов ротора электродвигателя) параметры.
• Все данные записываются едином архиве прибора.

• Запись данных осуществляется в энергонезависимую память самого прибора.

• Кроме возможности регистрации данных Satec PM175 обеспечивает регистрацию событий и управляемые ими запуски (событийные запуски). Эти данные могут вырабатывать сигналы тревоги и служат дополнительной защитой.

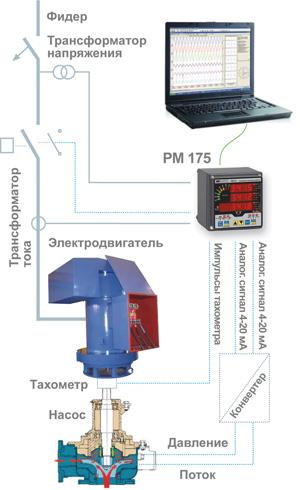

PM175 решает проблему

• Прибор имеет два аналоговых входа для приема данных от внешних аналоговых датчиков скорости потока и давления.

• Прибор имеет два импульсных цифровых входа для считывания параметров скорости вращения электродвигателя.

В будущем ожидается разработка специализированного программного обеспечения для расчета КПД электронасоса в реальном масштабе времени.
Преимущества нового решения Satec

• Использование одного Satec PM175, в реальном масштабе времени осуществляющего прием и хранение данных, значительно повышает точность и надежность процесса измерений.
• Прибор позволяет получить доступ к сохраненным в его памяти данным, вне зависимости от состояния системы передачи.
• Показатели качества электроэнергии,  измеренные прибором PM175 Satec дают информацию о качестве электроэнергии, определенной в ГОСТ 13109, на питающем фидере электронасоса.
• Использование модулей связи приборов серии PM175, включая Ethernet и модем сотовой связи.
• Очень высокая точность измерений прибором PM175. Класс точности измерений параметров электрической энергии 0.2S.

Опубликовано: 19 февраля 2010.
