Панель крановая ПЗКБ

Панели защитные серии ПЗКБ

Панели защитные крановые типа ПЗКБ-160У2, ПЗКБ-250У2, ПЗКБ-400У2 предназначены для максимально-токовой и нулевой защиты крановых электродвигателей переменного тока с фазным ротором. Панели защитные крановые типа ПЗКБ-160У2, ПЗКБ-250У2, ПЗКБ-400У2 изготавливаются в соответствии с ТУ14–2Р-375–2003.

Условия эксплуатации
Панели ПЗКБ-160У2, ПЗКБ-250У2 и ПЗКБ-400У2 рассчитаны на эксплуатацию в климатических условиях. У по ГОСТ 15150–69.
- температура окружающего воздуха от - 40 °С до + 40 °С;
- высота над уровнем моря не более 1000 м;
- относительная влажность воздуха до 98% при температуре + 25 °С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

Конструкция

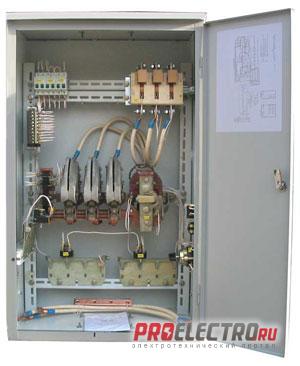

Панели защитные изготовляют в виде стального ящика, в который вмонтирована аппаратура. Размеры ящика соответствуют габаритам, приведенным ниже. По требованию потребителя габариты ящиков могут быть изменены.





Тип панели

Аналог

Напряжение и частота

Технические данные

Кол-во подкл. двигателей

ном. ток панели, А

ном. ток контактора, А

ПЗКБ-160

Ш8232-4277, Ш8108

220/50, 380/50

160

160

до 4

ПЗКБ-250

Ш8233-4277, Ш8108-09

220/50, 380/50

250

160

до 6

ПЗКБ-400

Ш8243-4277, Ш8109

220/50, 380/50

400

250

до 7
