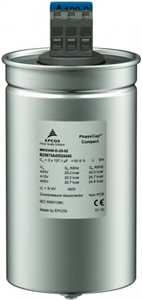

Конденсаторы PhaseCap Compact - 3-phase LV PFC Capacitors, IP20

Новое семейство конденсаторов PhaseCap Compact основано на MKK технологии с уникальными концентрическими обмотками, которая уже многие годы успешно используется для серии PhaseCap и является следующим шагом в развитии конденсаторов для ККМ.
Благодаря использованию полипропилена в качестве диэлектрика и полусухого биоразлагаемого полимера в качестве заполнителя в конденсаторах PhaseCap Compact достигаются высокие пусковые токи до 400•IR и токи перегрузки до 2.0•IR. Большая мощность до 33 квар в сочетании со сверхмалой высотой позволяет применять их в панельном строительстве. Улучшенная конструкция выводов позволяет использовать для подключения кабели самых разных типов и размеров. В зависимости от режима работы срок службы конденсаторов PhaseCap Compact может достигать 200 000 ч, чтобольше чем у любого другого ККМ-конденсатора за исключением серии MKV.
Применения
■ Батареи конденсаторов в оборудовании для автоматической
коррекции коэффициента мощности
■ Индивидуальные неуправляемые корректоры (для электродвигателей,
трансформаторов, осветительного оборудования)
■ Групповые неуправляемые корректоры
■ Батареи настроенных и расстроенных конденсаторов
■ Фильтры
■ Системы динамической ККМ
Особенности
■ Компактный цилиндрический алюминиевый корпус с болтом
■ Концентрические обмотки
■ MKK-технология с волнистой обрезкой и утолщенным краем
■ Диапазон рабочих напряжений 230…525 В
■ Диапазон мощностей 5…33 квар
Электрические
■ Большой срок службы
■ Высокий пусковой ток (до 300 • IR)
■ Большая устойчивость к перегрузкам по току (до 1.5…2.0 • IR)

Механические
■ Уменьшенная стоимость монтажа
■ Не требуют обслуживания
■ Компактные
■ Вертикальное и горизонтальное рабочие положения
Безопасность
■ Самовосстановление
■ Отключение при повышенном давлении
■ Выводы с электрозащитой
■ Встроенный керамический разрядный резистор



Технические параметры и предельные значения
Стандарты IEC 60831-1+2, EN 60831-1+2
Перенапряжение Vmax VR + 10% (до 8 ч ежедневно) / VR + 15% (до 30 мин ежедневно) /
VR + 20% (до 5 мин ежедневно) / VR + 30% (до 1 мин ежедневно)
Перегрузка по току Imax до 1.6…2.0 • IR (с учетом комбинации влияния гармоник, перенапряжения и отклонения емкости) в зависимости от конкретного типа Пусковой ток IS до 400 • IR
Потери:
– Диэлектрические < 0.2 Вт/квар
– Суммарные* < 0.45 Вт/квар
Номинальная частота f 50 / 60 Гц
Отклонение емкости –5% / +10%
Испытательное напряжение VTT 2.15 • VR1, AC, 10 с
вывод — вывод
Испытательное напряжение VTC VR до 660 В: 3 000 В(AC), 10 с; VR выше 660 В: 6 000 В(AC), 10 с
вывод — корпус
Ожидаемый средний срок службы t LD(Co) до 200 000 ч (температурный класс –40/C)
до 150000 ч (температурный класс –40/D)
Окружающая температура Температурный класс –40/60: макс. температура 60 °C, макс. средняя за 24 ч = 50 °C;
макс. средняя за 1 год = 40 °C; мин. температура = –40 °C
Температурный класс –40/C: макс. температура 50 °C, макс. средняя за 24 ч = 40 °C;
макс. средняя за 1 год = 30 °C; мин. температура = –40 °C
Охлаждение естественное или принудительное
Влажность воздуха Hrel до 95%
Высота до 4 000 м над уровнем моря
Рабочее положение вертикальное или горизонтальное
Монтаж и заземление резьбовой болт М12
Безопасность самовосстановление, отключение при превышении давления
Разрядный модуль встроенный керамический разрядный модуль, время разряда до напряж. 75 В 60 с
Корпус штампованный алюминиевый стакан с болтом
Степень защиты IP20, для монтажа внутри помещений (IP54 с дополнительным колпачком на выводах)
Диэлектрик -полипропиленовая пленка
Наполнение- полусухой биоразлагаемый полимер
Выводы клеммы с защитой от поражения электрическим током (IP20 в соответствии с VDE 0106 часть 100), информация о токах, соединитедьных кабелях и соответствии типов выводов и конденсаторов
