Установка испытаний сшитого полиэтилена УВУ-30СНЧ

Установка УВУ-30СНЧ предназначена для испытаний высоковольтных кабелей с изоляцией из сшитого полиэтилена и других объектов, имеющих значительную емкость изоляции, синусоидальным напряжением сверхнизкой частоты 0,1 Гц и ниже.

Технические характеристики УВУ-30СНЧ:

Напряжение питающей сети переменного тока, В - 220±10%.
- Частота питающей сети, Гц - 50±1.
- Максимальный потребляемый ток, А, не более - 13.
Форма выходного напряжения:
- синусоидальный- (обеспечивает более быстрый процесс пробоя кабеля)
- косинусо-прямоугольный
- постоянный ток обеих полярностей.
- частота выходного напряжения: регулируемая программируемая частота 0,01 …1 Гц.
- Максимальное значение выходного тока, мА - 30.
- Максимальное значение амплитуды выходного напряжения, кВ - 30.
- Приведенная погрешность измерения высокого напряжения, % ±3.
- Максимальная ёмкость нагрузки, мкФ (на частоте 0,01 Гц) - 14.
- Режим работы - непрерывный.
- Потребляемая мощность, кВт, не более - 2,5..

Особенности установки УВУ- 30СНЧ
- цифровая система формирования выходного сигнала;
- возможно использование как испытательной установки постоянного напряжения положительной или отрицательной полярности относительно «земли» в ручном или автоматическом режиме.
- измерение параметров нагрузки: емкости и сопротивления.
- автоматический подбор частоты;
- автоматические программы испытаний программируемые пользователем;
- встроенный таймер с возможностью автоматического отключения прибора;
- ЖКИ-дисплей с отображением величины напряжения пробоя кабеля, токов утечки, емкости кабеля, вывод рекомендаций, сообщений об ошибке и результатах;
- меню управления на русском языке;
- возможность передачи результатов испытаний на компьютер, хранение информации в базе; данных, распечатка протокола испытаний (опционально);
- пульт на инфракрасных лучах гарантирует отсутствие контакта с высоковольтной установкой и обеспечивает высокий уровень электробезопасности.
- не содержит масла и механических переключателей.

Состоит из 2-х блоков: высоковольтный блок и пульт управления;

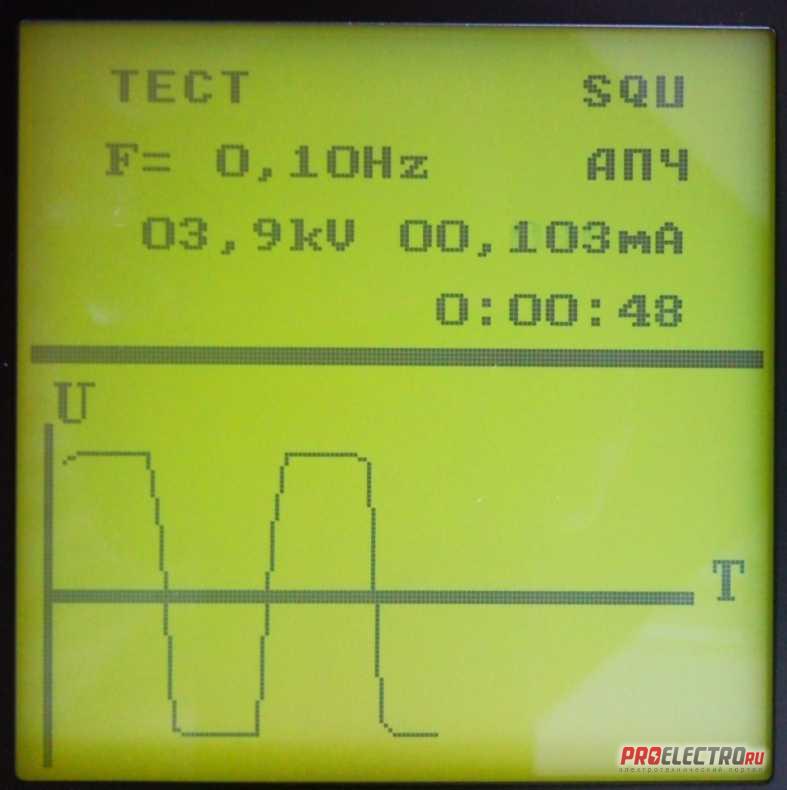

Пульт управления с графическим дисплеем 160*160 точек. Функция осциллографа для просмотра сигналов. Хранение результатов в памяти пульта и возможность передачи данных в компьютер. Программное обеспечение с базой данных и возможностью распечатки протоколов испытаний.

Условия эксплуатации:
-Температура окружающего воздуха, С от - 20 до +40.
-Относительная влажность воздуха при температуре +25С, %, не более 80.
-Атмосферное давление, мм рт. ст. от 630 до 800.

Масса блока управления, кг, не более – 2.2
Габаритные размеры блока управления - 270х160х90 мм.
Масса высоковольтного блока, не более - 55 кг.
Габаритные размеры высоковольтного блока - 450/450/920мм
