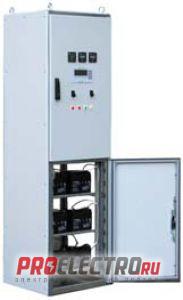

Шкаф ШОТ-01М

Конструктивные исполнения:
Шкафы ШОТ-011М имеют два основных конструктивных исполнения по номинальной емкости встроенных в шкаф аккумуляторных батарей:
- до 50 Ачас – секционный шкаф, в нижнем отсеке установлены аккумуляторные батареи, в верхнем –подзаряно-зарядные устройства, выключатели распределительного устройства постоянного тока, приборы, аппаратура контроля параметров аккумуляторных батарей и сети постоянного тока.
Габаритные размеры (ВхШхГ), мм: 2200х600х600, 2200х800х600;
- до 120 Ачас – щит, состоящий из двух шкафов: в правом шкафу установлены аккумуляторные батареи, в левом – подзаряно-зарядные устройства и прочие элементы. Габаритные размеры (ВхШхГ), мм: 2200х1200х600, 2200х1400х600.
При большей потребной емкости батарей возможно расширение щита за счет дополнительных секций-шкафов.
Функции:
• ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ встроенными в шкаф ШОТ1М зарядно-подзарядными­ устройствами;
• распределение электроэнергии между потребителями;
• формирование шинки «мигающего света» — (+)EP дополнительно к шинам ±ЕС;
• возможность объединения шин, шинок разных секций шкафа ШОТ1М с помощью секционных разъединителей;
• селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
• непрерывный автоматический контроль качества напряжения на шинах ШОТ1М с формированием сигнала об отклонении параметров сети­ постоянного тока;
• непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала о снижении­ сопротивления изоляции ниже допустимого значения;
• возможность определения присоединения, на линии которого произошло замыкание на «землю»;
• формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинках ±ЕС,­исчезновении­ напряжения питания зарядно-подзарядных преобразователей;
