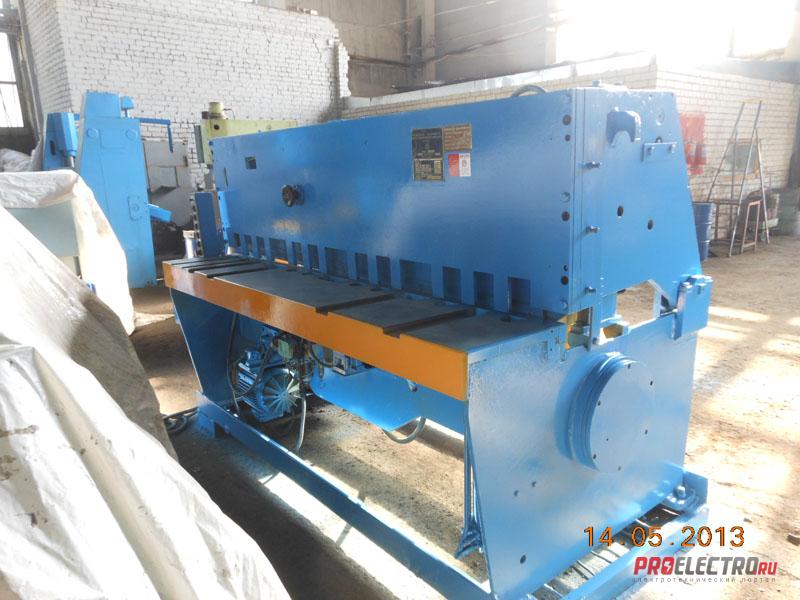

Кривошипные листовые ножницы с наклонным ножом НК3418

Описание гильотины НК-3418
Кривошипные листовые ножницы с наклонным ножом НК3418 предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 6,3х2000мм.
Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.
Ножницы НК-3418 находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности, так как обладают более высокой производительностью, чем ножницы серии "НД", за счет отсутствия подготовительного времени на переналадку механизма реза на разную толщину отрезаемого металла и механизации заднего упора.

Технические характеристики гильотины НК3418
Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм²), мм:
толщина 6,3
ширина 2000
Частота ходов ножа, мин -1:
холостых 60
при резке наибольших размеров разрезаемого металла 25
Угол наклона подвижного ножа 1о30'
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 700
Габаритные размеры ножниц в плане, мм:
слева-направо, спереди-назад (без бокового упора), высота ножниц 2780х1600х1620
Высота над уровнем пола от верхней кромки неподвижного ножа, мм 800
Масса ножниц, кг 4250
Расход сжатого воздуха за одно включение, л 0,25
Род тока питающей сети Переменный трёхфазный
Частота тока, Гц 50
Напряжение, В 380
Количество электродвигателей 2
Род тока электропривода ножниц Переменный трёхфазный
Напряжение силовой цепи, В 24
Напряжение цепи управления, В 24
Напряжение цепи освещения линии реза, В 24
Количество точек освещения 3
Режим работы электропривода ножниц Одиночные и непрерывные ходы, толчковый, ручной проворот
Электродвигатель главного привода:
тип 4AМC132SУ3
мощность, кВт 8,5
частота вращения, мин - 1 1500
