Монтажная падающая стрела МПС-25Т

А-образная монтажная падающая стрела

А-образная падающая стрела предназначена для подъема и установки собранных опор ЛЭП из горизонтального положения в вертикальное путем поворота вокруг шарнира монтажной стрелы, соединенной с монтируемыми опорами. Использование А-образной падающей стрелы даёт возможность производить сборку опоры и такелажа на земле, когда опора находится в горизонтальном положении. Это позволяет не привлекать грузоподъемных кранов и верхолазов, осуществить дополнительный контроль смонтированного такелажа, не поднимаясь на опору. Подъем опор ВЛ с помощью монтажных стрел - рациональный, а порою и единственно возможный способ подъема собранных на земле высоких опор.

Особенности применения

Монтажную стрелу называют также «падающей стрелой» - по аналогии с названием способа установки. Собранную в горизонтальном положении опору поднимают за тяговый канат с помощью тягового механизма. Стрела при этом опускается (как бы «падает») на землю. Дополнительный тяговый механизм используют для торможения опоры в конце подъема. Для более полного понимания особенностей производства работ предлагаем ознакомиться с Инструкцией по применению.

Расшифровка условного обозначения

МПС-25Т

МПС – монтажная падающая стрела;
25 – высота стрелы;
Т – трубчатая.
Особенности конструкции

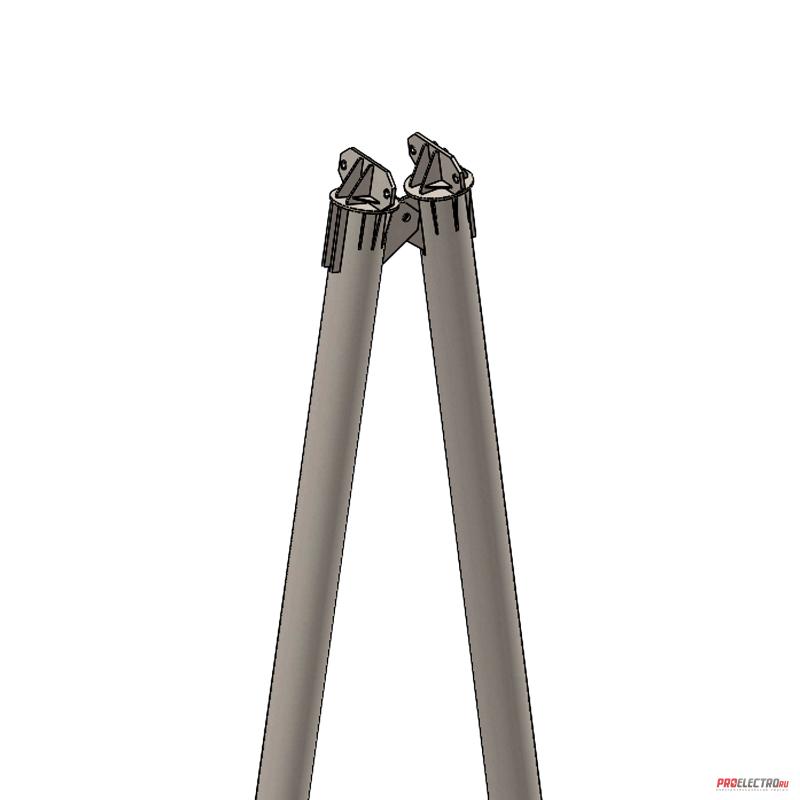

Монтажная стрела выполнена в виде А-образной трубчатой конструкции. А-образная падающая стрела имеет две стойки, соединенные между собой внизу стяжкой, длина которой регулируется талрепом. Вверху стойки скреплены осью и имеют проушины для крепления канатов. Стойки падающей стрелы опираются на специальные комбинированные шарниры. Секционность стоек А-образной трубчатой стрелы зависит от высоты: стрела высотой 25 м имеет в каждой стойке по три секции — верхнюю, среднюю и нижнюю. Трубчатые секции соединяются между собой фланцами.

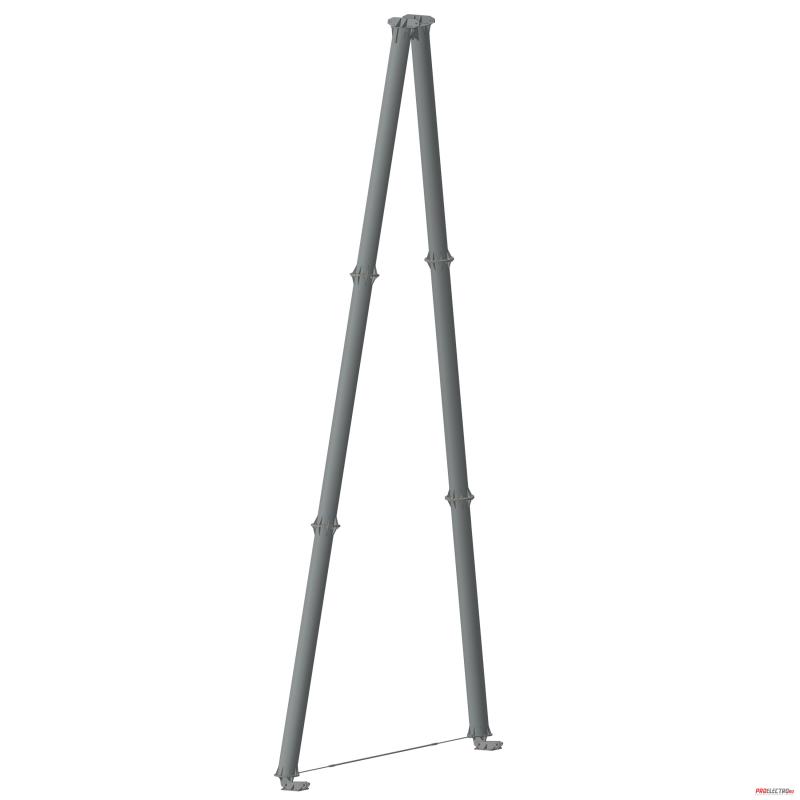

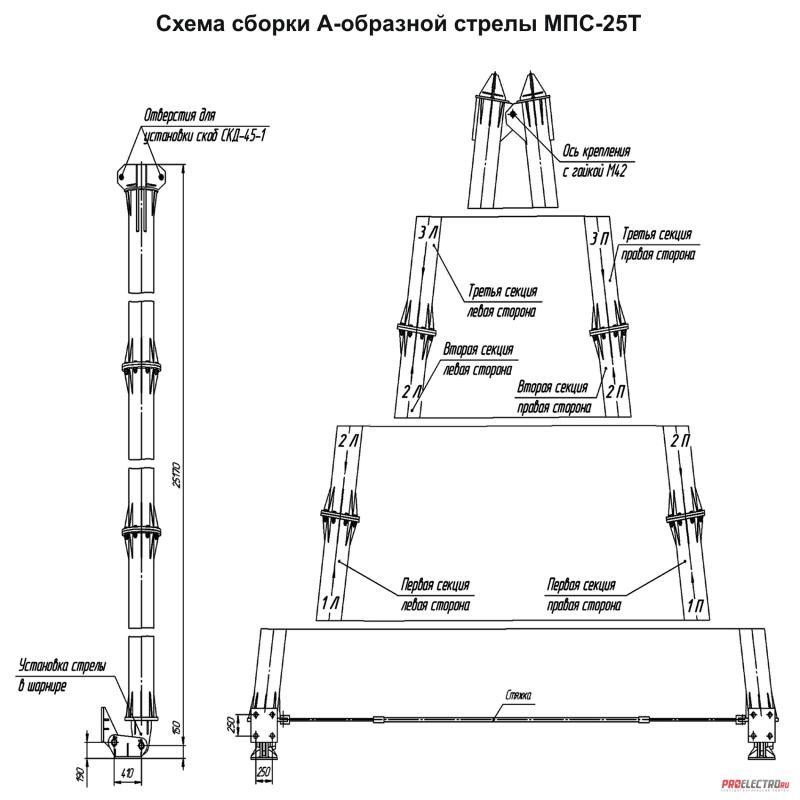

Состав А-образной падающей стрелы МПС-25Т

Секция верхняя.
Секция средняя.
Секция нижняя.
Шарнир.
Стяжка.

Опирание А-образной падающей стрелы может выполняться на грунт, на фундамент опоры или на отдельный фундамент под монтажную стрелу. Наиболее рационально устанавливать А-образную падающую стрелу на два подножника фундамента опоры с применением комбинированного шарнира для совместного поворота опоры и стрелы. Такое положение стрелы благоприятно сказывается на усилиях, действующих на фундамент, так как горизонтальные силы, возникающие при подъеме опоры, передаваемые на фундамент через шарниры, частично компенсируются вертикальной составляющей от усилия стрелы. При выходе стрелы из работы она удерживается канатом и плавно опускается, а затем демонтируется.
