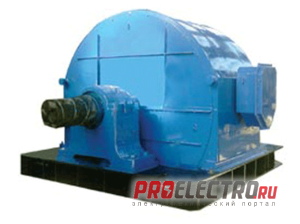

Электродвигатель СДН/СДН3

Двигатели синхронные типа СДН, СДНЗ, предназначены для привода механизмов не требую­щих регулирования частоты вращения (вентиляторов, насосов, дефибреров, рубительных машин и др.).

Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 6000 В, 10000 В и 11000 В.

Пуск двигателей асинхронный, прямой, от полного напряжения сети с включенным в цепь обмотки возбуждения разрядным сопротивлением. В процессе пуска среднее напряжение на зажимах двигате­лей должно быть не менее 0,85 Unom, минимальное в начале пуска — не ниже 0,7-0,8 Unom (для различ­ных типов двигателей).

Двигатели допускают два пуска подряд с интервалом между ними 5 мин из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее двух часов.

В двигателях предусмотрен контроль температуры обмотки и сердечника статора, подшипников и воды на входе и выходе воздухоохладителей.

Изоляционные материалы обмотки статора класса нагревостойкости не ниже “В”.

Обмотка статора соединяется в звезду и имеет шесть концов, выведенных в фундаментную яму, дви­гателей СДН2-18-64-12УХЛ4 — в коробку выводов.

Возбуждение двигателей осуществляется от тиристорных возбудителей с системой управления и автоматического регулирования тока возбуждения.
