Манометры.мановакууметр.вакууметр для жидкости, газа и пара

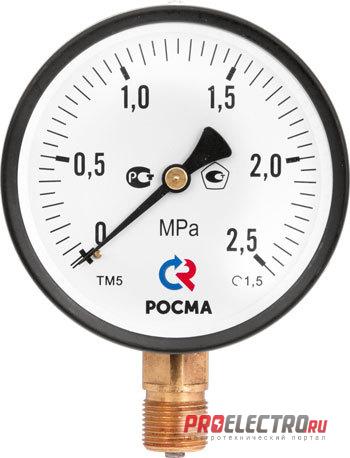

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса
40, 50, 63, 100, 150 мм
Класс точности
Ø100, 150 1,5
Ø63 1,5; 2,5
Ø40, 50 2,5
Диапазон показаний давлений

ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60** МПа
ТВ* −0,1…0 МПа
ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
* — кроме Ø50
** — кроме Ø63
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Корпус
IP40, сталь, цвет черный
Кольцо
Сталь, цвет черный
Чувствительный элемент
Медный сплав
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Инструментальное
Штуцер
Медный сплав
Присоединение
Радиальное или осевое (Ø150 — только радиально)
Резьба присоединения
Ø100, 150 G½, M20×1,5
Ø50, 63 G¼, M12×1,5
Ø40 G⅛, M10×1, NPT⅛
Марка стали
Корпус, кольцо — сталь 10
Межпроверочный интервал
2 года

Манометры ТМ серии 10

Тип Диаметр корпуса Класс точности Пределы измерений (кгс/см², *0,1МПа) Подключение Цена с НДС, руб.
Резьба Штуцер
ТМ-110 40 2,5 0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 М10×1 или G⅛ радиальный или осевой 148руб
ТМ-210 50 2,5 0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 М12×1,5 или G¼ радиальный или осевой 148руб
ТМ-310 63 2,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М12×1,5 или G¼ радиальный или осевой 170руб
0…100 / 160 / 250 / 400 / 600 185руб
1,5 0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 198руб
0…100 / 160 / 250 / 400 / 600 215руб
ТМ-510 100 1,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный 345руб
осевой 395
0…100 / 160 / 250 / 400 / 600 радиальный 420руб
осевой 480
ТМ-610 150 1,5 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 М20×1,5 или G½ радиальный 465руб
0…100 / 160 / 250 / 400 / 600 495руб
