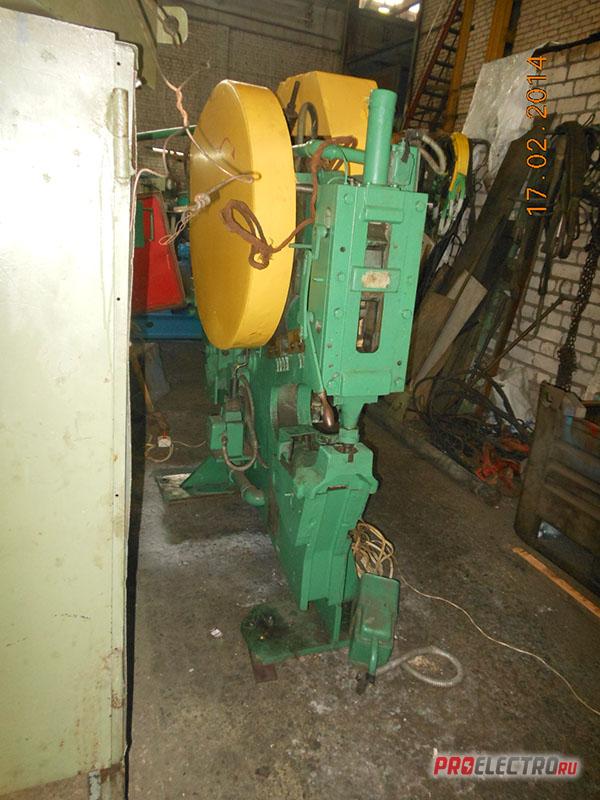

Пресс-ножницы НВ5222

Технические характеристики пресс-ножниц комбинированных НВ5222Б
Номинальное усилие пресса, кН (тс) 630 (63)
Наибольшие размеры обрабатываемого проката при δв=500МПа, мм
толщина и ширина полосы 18х190
диаметр круга 50
сторона квадрата 45
Уголок, резка под углом при δв=500МПа
90º 125х125х14
45º 100х100х10
специальным инструментом под углом 90º 160х160х12
Пробиваемое отверстие при δв=500МПа, мм диаметр 32
толщина материала 16
Наибольшие размеры пробиваемых пазов прямоугольной формы при δв=500МПа, мм
толщина 10
ширина 65
длина 80
Наибольший профиль (двутавра и швеллера) №18а
Частота непрервывных ходов ножа, мин-1 :непрерывных ≥53, одиночных ≤17
Расстояние от оси ползуна пресса до станины, мм ≥500
Управление кнопочное и педальное
Электродвигатель: тип АИРС100S2У3 мощность, кВт 4,8
частота вращения, мин-1 2900
Режим работы электросхемы одиночный ход, непрерывные хода,ручной проворот (наладочный режим)
Габаритные размеры, мм
длина 2 100 ± 40
ширина 1 500 ± 20
Высота над уровнем пола, мм 1 865 ± 40
Масса, кг 2 500 ± 100
