Регистратор аварийных ситуаций КАВ-2

Регистратор аварийных ситуаций КАВ-2 предназначен для обнаружения аварийных ситуаций на электрических подстанциях и в распределительных сетях путём регистрации аварийных процессов с привязкой ко времени в цифровом виде во внутренней памяти. КАВ-2 применяется на электрических подстанциях всех классов напряжений. Регистратор оптимально подходит для установки на 6-ти и 10-ти кВ ячейки, благодаря тому, что может работать автономно, без сервера, компактный и низкопотребляющий. Все осциллограммы аварийных процессов сохраняются во внутренней памяти регистратора, причём пользователь может выбрать регистрируемые каналы и длину записей аварий.

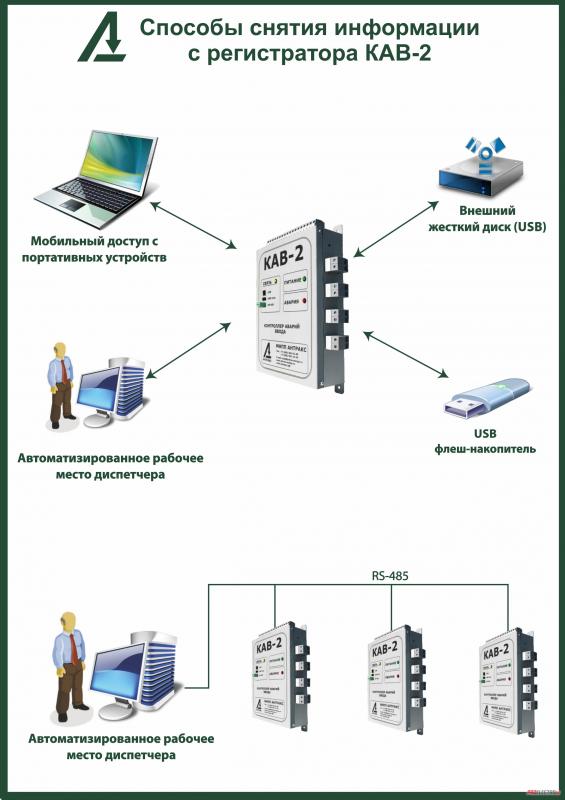

Регистратор аварийных ситуаций КАВ-2 имеет встроенную функцию определения места повреждения сети. Он может работать как автономно, так и встраиваться в SCADA системы с использованием «КОМОРСАН сервера». Передача данных для анализа может быть осуществлена с компьютера по интерфейсам RS-485 или USB, а также непосредственно на USB-флеш-накопитель или внешний жёсткий диск напрямую с контроллера без дополнительных устройств.

Широкие возможности:
- Возможность объединения в сеть до 128 устройств.
- 16 дискретных и 8 аналоговых каналов.
- Расширенный температурный диапазон.
- Определение типа КЗ и расстояния до повреждения высоковольтной линии.
- Возможность интеграции в комплексную систему диагностики линий электропередач «КОМОРСАН» или стороннюю SCADA-систему.

Функции «КАВ-2»:
1)Пуск регистратора по изменению действующих значений аналоговых или дискретных сигналов, изменению частоты и других расчётных значений.
2)Возможность передачи аварийной информации по различным каналам связи с энергообъекта в диспетчерский центр или любую другую точку для анализа информации.
3)Количество сохраняемых осциллограмм, их длительность и частота дискретизации устанавливаются программно.
4)Запись фаила с аварией ведётся в формате Comtrade.
5)Поддерживаются протоколы связи MODBUS-ASCII и MODBUS-RTU.
6)Возможно объединение нескольких контроллеров в сеть с подключением к «КОМОРСАН-серверу» в режиме непрерывного мониторинга и сохранения аварий.
7)Время в регистраторах синхронизируется между собой по ведущему регистратору или с использованием GPS приёмников..
8)Возможен мобильный доступ, ввод программ, уставок и снятие информации с помощью ноутбука через COM/USB порт. Также возможен обмен данными с портативным устройством по интерфейсу RS-485.
9)Широкий диапазон напряжения питания и возможностью работы в автономном режиме при перебоях электропитания с переходом на внутренний аккумулятор, поддерживающий работу до 24 часов.
10)Регистратор имеет 8 аналоговых входов (4 тока + 4 напряжения или 8 токов или 8 напряжений или любая другая конфигурация), 16 дискретных входов.
11)Диапазон аналоговых сигналов:
- переменное напряжение 0-140 В, 0-250 В;
- постоянное напряжение 0-250 В;
- переменный ток 0-100 А;
- постоянный ток 0-100 А.
12)Дискретные сигналы - «сухие контакты», или логические уровни = 0-220 В.
