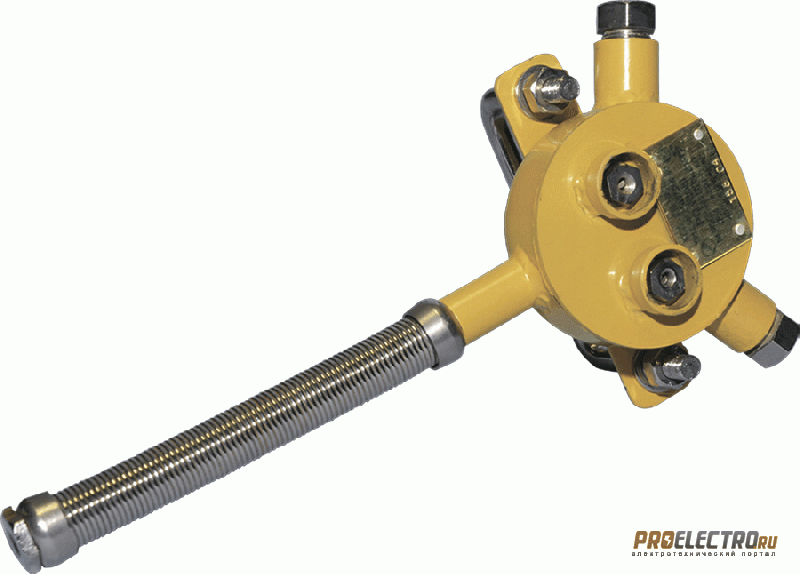

Датчик контроля схода ленты КСЛ-3

Датчик контроля схода ленты КСЛ-3 предназначен для контроля аварийного схода в сторону конвейерной ленты и выдачи сигнала в систему дистанционного или автоматизированного управления. Датчик может применяться на всех ленточных конвейерах, работающих в шахтах опасных по газу (метану) или угольной пыли, а также на поверхности шахт в закрытых помещениях. Коммутирует только искробезопасные цепи.

Функции
• Коммутирование схемы управления нормально открытым контактом.
• Коммутирование схемы управления нормально закрытым контактом.

Конструкция
Состоит из корпуса двумя кабельными вводами, позволяющими ввести кабель диаметром 7...10 мм, гибкого привода и кнопочного выключателя, выполняющего роль исполнительного устройства.
Выпускается в двух модификациях:
• КСЛ-3П – в пластмассовом корпусе
• КСЛ-3М – в металлическом корпусе.
Принцип работы датчика основан на преобразовании механического перемещения свободного конца гибкого привода в выходной сигнал с помощью контактов. Перемещение свободного конца привода в любую сторону вызывает срабатывание нормально-закрытого и нормально-открытого контактов кнопочного выключателя.
