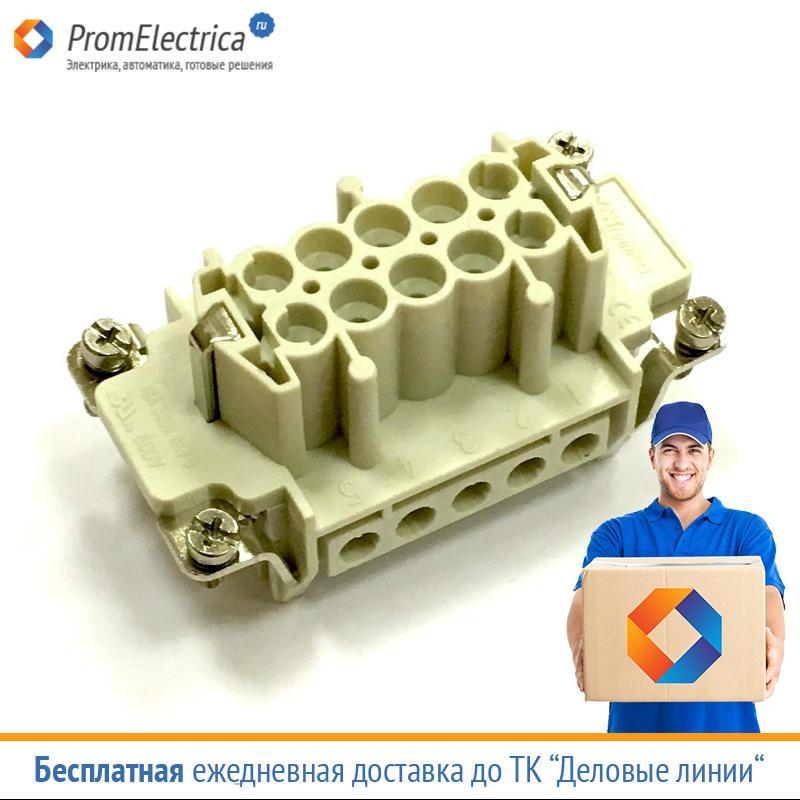

HC-B 10-EBUS Phoenix Contact 1771202 гнездо под винт аналог HC-B 10-EBUC 1771215

HC-B 10-EBUS Phoenix Contact 1771202 гнездо под винт аналог HC-B 10-EBUC Phoenix Contact 1771215 гнездо подобжим
способ подключенияВинтовое соединение

Момент затяжки0,5 Нм

Степень загрязнения3

категория повышенного напряженияIII

Конструкционные и тестирование правилDIN VDE 0627/86

DIN VDE 0110 / 02,79

DIN VDE 0110-1 / 04.97

IEC 60664-1, DIN IEC 60512

IEC 60352

Количество позиций10 + PE

Вставка / циклы вывода≥ 500

РазмерB10

Подключение согласно. со стандартомIEC / EN

Сечение провода0,5 мм² ... 2,5 мм² (Относится к многожильных проводов с наконечниками)

0,5 мм² ... 4 мм² (PE винт)

поперечное сечение соединения AWG20 ... 14

20 ... 12 (PE винт)

Длина снятия изоляции отдельного провода7 мм

Руководство по сборкеСоединители могут эксплуатироваться только тогда, когда нет нагрузки / напряжения.

подключениеДля корпусов типа B10.

Условия окружающей среды

Температура окружающей среды (при эксплуатации)-40 ° C ... 125 ° C (в том числе разогреву контактов)

Материал данных

Оценка воспламеняемости согласно UL 94V0

материал контактовМедный сплав

Материал, контактная поверхностьAg

Контактная материал-носительПенсильвания

Вернуться к началу

Электрические характеристики

Номинальное напряжение (III / 3)500 В

Номинальное импульсное напряжение6 кВ

номинальный ток16 A

Нормы и правила

Подключение согласно. со стандартомIEC / EN

CSA

Конструкционные и тестирование правилDIN VDE 0627/86

DIN VDE 0110 / 02,79

DIN VDE 0110-1 / 04.97

IEC 60664-1, DIN IEC 60512

IEC 60352

Оценка воспламеняемости согласно UL 94V0

Соблюдение экологических продуктов

Китай RoHSЭкологически чистый период использования: неограниченная = EFUP-е

Нет опасных веществ выше пороговых значений
