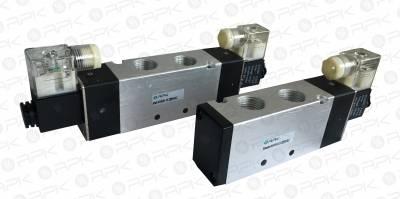

ПНЕВМОРАСПРЕДЕЛИТЕЛИ 4V СЕРИИ

ПНЕВМОРАСПРЕДЕЛИТЕЛИ 4V СЕРИИ 4 С ЭЛЕКТРОПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ .
Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.
Присоединение: Порты подключения давления G3/8", порты сброса давления G1/4". Порты управления в соответствии с NAMUR (VDI/VDE3845).
Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота.
Функции распределения: Линейка пневмораспределителей с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: На стыковочную поверхность по NAMUR через сквозные отверстия в корпусе
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габарита. Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОРАСПРЕДЕЛИТЕЛЕЙ 4V
Параметр Значение
Конструкция золотникового типа (с пилотным управлением)
Максимально допустимое давление 12 бар
Рабочее давление 1,5…8 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 5…50 °С
Частота срабатывания 5 циклов/с
Ручное дублирование срабатывания есть
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика на управляющий сигнал 0,05 сек.
Пневмораспределители
Наименование Цена
Пневмораспределитель с руч. 4H210-08 840
Пневмораспределитель с руч. 4HV41015 4/2 1/2 2400
Пневмораспределитель с руч. 4HV43015 4/3 1/2 2400
Пневмораспределитель с пневма. 4R310-10 735
Пневмораспределитель с пневма. 4R110-06 630
Пневмораспределитель с элек. 4V410-15-220 1980
Пневмораспределитель с элек. 4V410-15-24 1980
Пневмораспределитель с элек. 4V420-15-220 2310
Пневмораспределитель с элек. 4V420-15-24 2310
Пневмораспределитель с элек. 4V210-08-220 840
Пневмораспределитель с элек. 4V220-08-220 1260
Пневмораспределитель с элек. 4V210-08-24 840
Пневмораспределитель с элек. 4V220-08-24 1260
