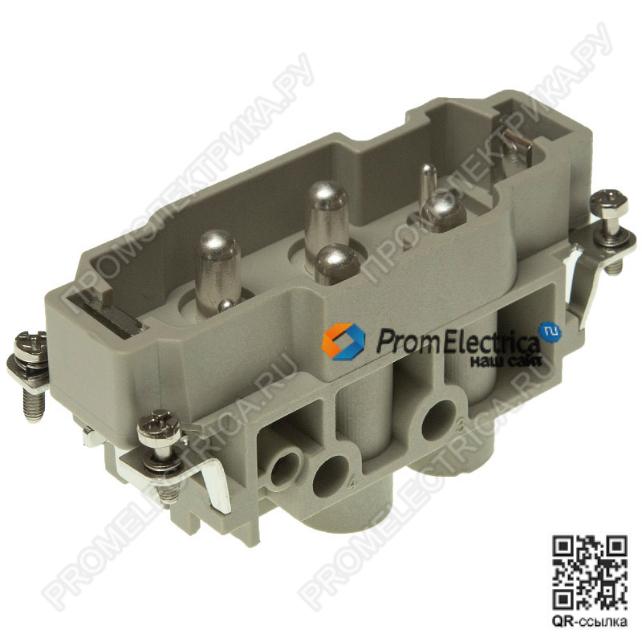

РСГС-42-80-Р-Ш Силовой разъем штекер, 4 силовых конт. 80А, винтовое присоединение, 600 Вольт

РСГС-42-80-Р-Ш Силовой разъем штекер, 4 силовых конт. 80А, винтовое присоединение, 600 ВольтТехнические характеристики РСГС-42-80-Р-Ш :

Метод подключения Винтовое подключение
Тип Вилка
Размер 16 B
Число контактов 4
Дополнительные контакты + 2 дополнительных сигнальных контактов
Контакт PE Да
Номинальный ток 80 A
Номинальное напряжение 830 V
Номинальное импульсное напряжение 8 kV
Степень загрязнения 3
Номинальный ток (сигнал) 16 A
Номинальное напряжение (сигнал) 400 V
Номинальное импульсное напряжение (сигнал) 6 kV
Класс загрязнений (сигнал) 3
Номинальный ток согласно UL 80 A
Номинальное напряжение согласно CSA 600 V
Номинальный ток, согласно UL (сигнал) 16 A
Номинальное напряжение, согласно UL (сигнал) 600 V
Номинальный ток согласно CSA 80 A
Номинальное напряжение, согласно CSA 300 V
Номинальный ток, согласно CSA (сигнал) 16 A
Номинальное напряжение, согласно CSA (сигнал) 300 V
Сопротивление изоляции >1010 Ω
Сопротивление контактов ≤ 0,3 mΩ
Сопротивление контакта, сигнальная площадка ≤ 1 mΩ
Длина снятия изоляции
14 mm
7,5 mm Сигнал
Момент затяжки
1,2 Nm 1,5 мм²
2 Nm 2.5 мм²
3 Nm 4 mm²
3 Nm 6 mm²
3 Nm 10 mm²
3 Nm 16 mm²
0,5 Nm Сигнал
Предельная температура -40 ... +125 °C
Циклы стыковки ≥ 500
Свойства материала
Материал (контактная вставка) Поликарбонат (PC)
Цвет (контактная вставка) RAL 7032 (серый)
Материал (контакты) Медный сплав
Поверхность (контакты) Посеребренные
