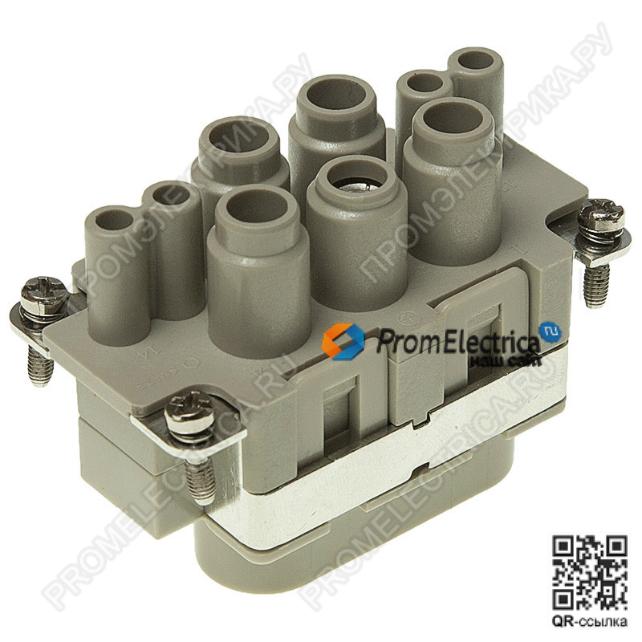

РСГС-54-63-Р-Г Силовой разъем гнездо, 5 силовых конт. 63А, винтовое присоединение, 600 Вольт

РСГС-54-63-Р-Г Силовой разъем гнездо, 5 силовых конт. 63А, винтовое присоединение, 600 ВольтТехнические характеристики РСГС-54-63-Р-Г:

Метод подключения Аксиально-винтовое подключение / подключение пружинным контактом
Тип Розетка
Размер 10 B
Число контактов 4
Дополнительные контакты + 4 дополнительных сигнальных контактов
Контакт PE Да
Наружный диаметр провода
≤8,9 mm
≤11 mm 22 mm²
Номинальный ток. 63 A
Номинальное напряжение 690 V
Номинальное импульсное напряжение 8 kV
Степень загрязнения 3
Номинальный ток (сигнал) 16 A
Номинальное напряжение (сигнал) 250 V
Номинальное импульсное напряжение (сигнал) 4 kV
Класс загрязнений (сигнал) 3
Номинальный ток согласно UL 63 A
Номинальное напряжение согласно CSA 600 V
Номинальный ток, согласно UL (сигнал) 16 A
Номинальное напряжение, согласно UL (сигнал) 230 V
Номинальный ток согласно CSA 63 A
Номинальное напряжение, согласно CSA 600 V
Номинальный ток, согласно CSA (сигнал) 16 A
Номинальное напряжение, согласно CSA (сигнал) 230 V
Сопротивление изоляции >1010 Ω
Сопротивление контактов ≤ 0,5 mΩ
Сопротивление контакта, сигнальная площадка ≤ 3 mΩ
Длина снятия изоляции
11 ... 12 mm
13 ... 14 mm 22 mm²
7 ... 9 mm Сигнал
Момент затяжки
3 Nm 10 mm²
4 Nm 16 mm²
4 Nm 22 mm²
Предельная температура -40 ... +125 °C
Циклы стыковки ≥ 500
Свойства материала
Материал (контактная вставка) Поликарбонат (PC)
Цвет (контактная вставка) RAL 7032 (серый)
Материал (контакты) Медный сплав
Поверхность (контакты) Посеребренные
