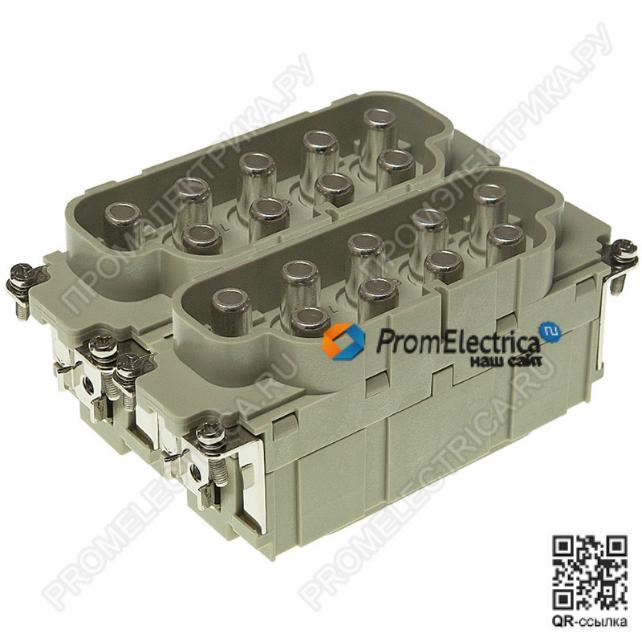

РСГС-180-100-Р-Ш Силовой разъем штекер, 18PIN, винтовое присоединение, 100 Ампер, 600 Вольт

РСГС-180-100-Р-Ш Силовой разъем штекер, 18PIN, винтовое присоединение, 100 Ампер, 600 Вольт
Технические характеристики РСГС-180-100-Р-Ш:

Метод подключения Аксиально-винтовое подключение
Тип Вилка
Размер 24 B
Число контактов 18
Контакт PE Да

Подробные данные
Для полной сборки необходимо две контактных вставки!
Поперечное сечение проводника 10 ... 25 mm²
Наружный диаметр провода ≤11,4 mm
Номинальный ток 100 A
Номинальное напряжение 690 V
Номинальное импульсное напряжение 8 kV
Степень загрязнения 3
Номинальный ток согласно UL 82 A
Номинальное напряжение согласно CSA 600 V
Номинальный ток согласно CSA 100 A
Номинальное напряжение, согласно CSA 600 V
Сопротивление изоляции >1010 Ω
Сопротивление контактов ≤ 0,5 mΩ
Длина снятия изоляции 13 ... 14 mm
Момент затяжки
6 Nm 10 mm²
6 Nm 16 mm²
7 Nm 25 mm²
Предельная температура -40 ... +125 °C
Циклы стыковки ≥ 500
Свойства материала
Материал (контактная вставка) Поликарбонат (PC)
Цвет (контактная вставка) RAL 7032 (серый)
Материал (контакты) Медный сплав
Поверхность (контакты) Посеребренные
Группа горючести материала согласно UL 94 V-0
RoHS условно совместим
Исключения из RoHS
6(c): медный сплав с массовой долей свинца до 4 %
Состояние ВЭА условно совместим
