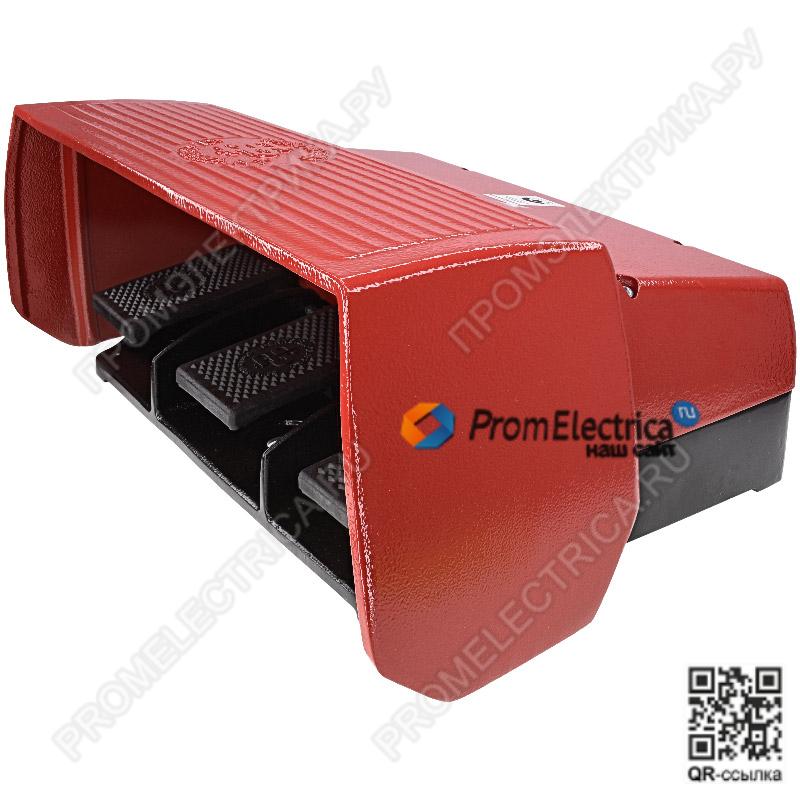

606.3611.026 Тройной педальный переключатель с кожухом, 240V, F3-U1Z/U1Z/U1Z UN

Электрические данные
Номинальное напряжение изоляции Ui 400 В перем. Тока
Конв. тепловой ток Ithe 10 A
Номинальное рабочее напряжение Ue 240 В
Категория применения AC-15, Ue 240 В / Ie 3 A (упор педали)
Прямое открывание, стр. согласно IEC / EN 60947-5-1, приложение K
Устройство защиты от короткого замыкания Предохранитель 10 A gG
Класс защиты I

Механические данные
Приложение AL
Защитная охрана
(Защитная крышка UN) AL
Привод ножной рычаг (PA)
Температура окружающего воздуха -30 ° C ... + 80 ° C
Тип контакта 3 НЗ, 3 НО (Zb)
Рабочее усилие ≈ 10 Н (центр педали)
Механическая жизнь 10 x 106
рабочие циклы
Частота переключения макс. 50 / мин
Сборка 2 x M8
Соединительные винтовые клеммы (M3,5)
Количество подключений 12
Защитное заземление 2 x M4
Сечение жесткого проводника: 0,5 ... 1,5 мм² или
Литц-провод с наконечниками: 0,5 ... 1,5 мм²
Кабельный ввод 2 x M20 x 1,5
Вес ≈ 5,4 кг
Тип защиты IP65 в соотв. согласно IEC / EN 60529
Стандарты
VDE 0660 T100, DIN EN 60947-1, IEC 60947-1
VDE 0660 T200, DIN EN 60947-5-1, IEC 60947-5-1
DIN EN ISO 13849-1
Соответствие ЕС
соотв. к директиве 2006/42 / EC
Утверждения
DGUV
CCSAUS A300, Q300 (такая же полярность)
CCC
Заметки
Неиспользуемые резьбовые отверстия необходимо закрыть заглушками.
Указанная степень защиты (код IP) применима только к должным образом закрытому защитному кожуху и в сочетании с соответствующим кабелем.
сальники или заглушки.
ID для техники безопасности
B10d 20 x 106
циклы переключения
