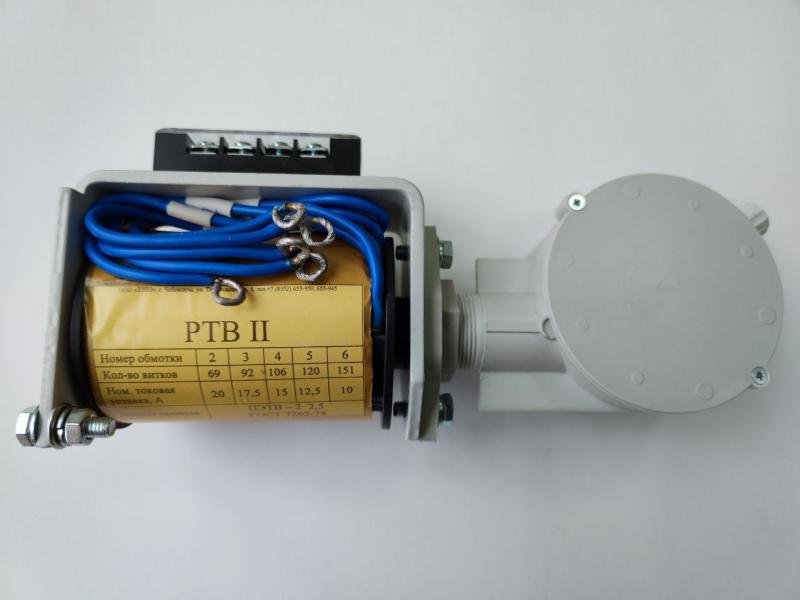

Реле максимального тока РТВ-2 (РТВ-II-2С)

Конструкция реле РТВ-2 (РТВ-II-2С) предусматривает установку его в электрические приводы типа: ПП-61, ПП-67, ПП-67К, ППВ-10, ППО-10.
• Реле РТВ-2 (РТВ-II-2С) обеспечивает за счет переключения секций катушки следующие уставки срабатывания: 10А, 12,5А, 15А, 17,5А, 20А.
• Реле РТВ-2 (РТВ-II-2С) обеспечивает погрешность тока срабатывания на одной уставке не более 4%.
• Мощность, потребляемая реле РТВ-2 (РТВ-II-2С) в зависимости от положения сердечника, не превышает:
• Сердечник опущен – 47 ВА;
• Сердечник втянут – 125 ВА.
• Реле РТВ-2 (РТВ-II-2С) обеспечивает плавную регулировку выдержки времени срабатывания в пределах 0,1…2,0 сек.
• Реле РТВ-2 (РТВ-II-2С) обеспечивает переход на независимую часть характеристики выдержки времени при токе в цепи катушки 250…350% тока уставки.
• Масса реле РТВ-2 (РТВ-II-2С) - 2,7 кг.
ТУ 27.12.40-001-24321884-2021.
