РКМ-812М Регулятор контактной сварки

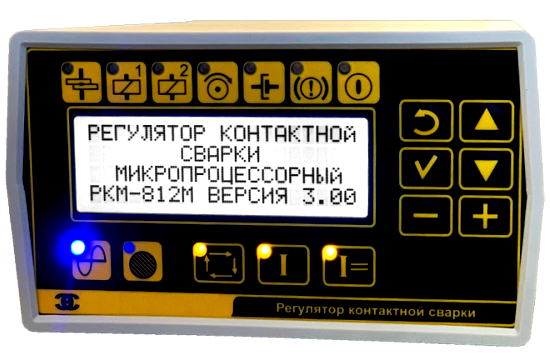

Регулятор контактной сварки РКМ-812М — это современное микропроцессорное устройство, предназначенное для управления циклом контактной сварки и контроля сварочного тока.
Является усовершенствованной версией регулятора РКМ-812.
Совместимость: РКМ-812М заменяет такие модели, как РКС-502, РВИ-504, РЦС-403 и другие, обеспечивая более широкие возможности и улучшенные характеристики.

Основные преимущества и особенности РКМ-812М:

- Обновлённый дисплей: вместо 7-сегментного светодиодного индикатора используется алфавитно-цифровой текстовый, что упрощает чтение и настройку параметров.
- Компактный корпус: улучшена конструкция корпуса с возможностью крепления на винты М4 или с использованием магнитного крепежа, что делает установку более удобной.
- Расширенные функции настройки:
- Возможность подключения сигнала «АВАРИЯ» с низким активным уровнем.
- Функция тестирования входов и выходов регулятора.
- Увеличенная память: регулятор может сохранять до 20 сварочных программ вместо 10 у предыдущей модели.
- Режимы работы по току:
- Регулировка от 1 до 198 импульсов сварочного тока.
- Плавное нарастание переднего фронта тока (модуляция).
- Дискретный отсчёт позиций сварочного цикла.
- Измерение и индикация действующего значения напряжения сети.
- Режимы работы по усилию:
Постоянное усилие.
Усиление с приложением повышенного усилия в позиции «СЖАТИЕ» и снятием его после «ПРОКОВКА».
Предварительное обжатие.
Ковка с повышенным усилием.

Технические характеристики:

Потребляемая мощность: не более 50 ВА.
Количество регулируемых выдержек: 8.
Общее количество импульсов: 1–396.
Пределы регулирования времени:
Предварительное сжатие: 0–198.
Сжатие: 0–198.
Импульс 1: 0–198.
Интервал 1: 0–198.
Импульс 2: 0–198.
Интервал 2: 0–198.
Проковка: 0–198.
Пауза: 0–198.
Модуляция: 0–198.
Регулирование тока: 30–100%.
Амплитуда выходного напряжения: ±5% (15–25 В).
Длительность импульса: 100–300 мкс.
Напряжение питания выходных устройств: 24 ± 10% В.
Ток: не более 0,8 А.
Количество выходных устройств: 2.
