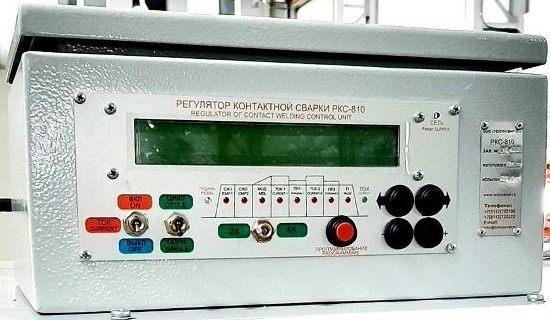

Регулятор контактной сварки РКС-810М

РЕГУЛЯТОР КОНТАКТНОЙ СВАРКИ РКС-810М

Назначение изделия.
- Электронный регулятор контактной сварки РКС-810М УХЛ4 (в дальнейшем именуемый «регулятор») предназначен для управления последовательностью действий однофазных сварочных машин переменного тока для точечной контактной сварки, имеющих тиристорный контактор и клапана постоянного тока.
- Регулятор предназначен для работы в закрытых помещениях в следующих условиях:
Высота над уровнем моря – не более 1000 метров.
Температура окружающего воздуха – от 0 до +40 градусов Цельсия.
Среднемесячная относительная влажность воздуха не более 65% при температуре 20 градусов Цельсия.
Среда, окружающая регулятор, невзрывоопасная, не содержащая пыли.
Агрессивных паров и газов, разрушающих изоляцию и металл.

Технические характеристики.
Основные параметры и характеристики должны соответствовать указанным ниже:
Напряжение питающей сети, В……………………………………380 +5%; -10%;
Частота питающей сети, Гц………………………………………50 +1,5%; -1,5%;
Пределы регулирования сварочного цикла, периоды сети:
Сжатие 1………………………………………………………………………..0-255
Сжатие 2…………………………………..……………………………………0-255
Модуляция………………………………..…………………………………….0-255
Ток 1 длительность…………………………………………………………….0-255
Ток 2 длительность…………………………………………………………….0-255
Проковка 1……………………………………………………………………...0-255
Проковка 2………………………………………………………….…………..0-255
Пауза…………………………………………………………………………….0-255

Среднее значение напряжения питания клапанов на сопротивлении 50 Ом при номинальном напряжение сети - 24В +1% ; -1%

Параметры импульса включения тиристоров Амплитуда, В – 24;
Длительность импульса на уровне 0,7 от амплитудного значения, мкс – 100;
Предел регулирования сварочного тока с учётом cosȹ - 0-100%;
Значение cosȹ - 0.1-0.9;
Режим работы с пропуском периода – 25 Гц;
Режим нажатия педали - 2-х тактный и 4-х тактный;
Сварочный процесс - одиночный и цикл;
Количество программ сварочных процессов – 20;
Потребляемая мощность - не более 17 Вт;
Габаритные размеры, мм – 205х95х130;
Масса регулятора без упаковки - не более 1,3 кг;

В комплект поставки входит:
Регулятор, шт…1
Паспорт, экз……1

Гарантийные обязательства.
Предприятие – изготовитель гарантирует соответствие параметров регулятора
требованиям конструкторской документации при соблюдении потребителем условий
эксплуатации, транспортировке и хранения, установленных настоящим паспортом.
Гарантийный срок устанавливается один год и исчисляется со дня ввода регулятора в эксплуатацию, но не более 1,5 года со дня отгрузки потребителю.
