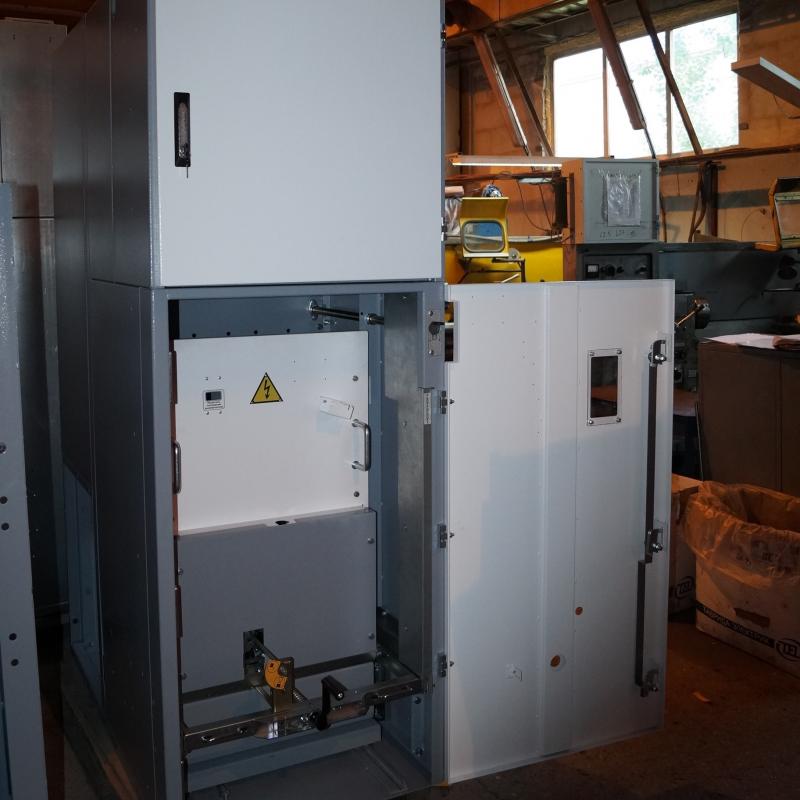

КРУ ячейка серии К-104 с кассетным вкатом

Комплектное распределительное устройство КРУ К-104 с кассетным вкатом предназначено для установки в ЗРУ, как и многие устройства. Предназначено для работы в электрических установках трехфазного переменного тока промышленной частоты 50 и 60 Гц, напряжением 6-10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью. Ячейки КРУ К-104М с кассетным вкатом изготавливаются согласно ТУ ЗСЭА.674551.005ТУ.

Особенности ячейки К-104
Компактное исполнение ячейки (ширина: 750 мм – до 1600А, 1000 мм – до 2000А, 1125 – до 3150А), мощная рама, основание которой изготовлено из прокатного угольника, сам каркас из 3 мм х/к высококачественной стали, боковые стенки обшиты снаружи металлическим листом не менее 2 мм.
Большое разнообразие вариантов исполнения ввода (кабельный, шинный, с приставкой и др.) вывода (кабельный, шинный).
Разделение шкафа на изолированные отсеки (4 отсека).
Наличие надежных блокировок для защиты обслуживающего персонала от поражения электрическим током.
Удобный доступ к высоковольтным и низковольтным аппаратам за счет габаритов шкафа.
Удобное подключение кабелей в кабельном отсеке.
Современные решения по релейной и дуговой защите. В качестве устройств защиты возможны варианты установки следующих аппаратов:
- Сириус («Радиус»);
- БМР3 («Механотроника»);
- ТЭМП (ВНИИР);
- ТОР («Релематика»);
- БЭМП («ЧЭАЗ»);
- Sepam (Schneider Electric);
- MiCOM (Alstom);
- Siprotec (Siemens).
Многообразие вакуумных выключателей для установки в шкаф. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:
- BB/TEL-10/20(31,5)/1000-2000;
- ВБЭ(С)-10/20(31,5)/630-3150, ВБП-10/20(31,5)/630-3150;
- ВБМ-10/20(31,5)/630-3150;
- ВВТЭ-М-10/20(31,5)/630-3150;
- VD-4;
- LF;
- Эволис (Шнейдер Электрик);
- 3АН (Сименс);
- VF-10/20(31,5)/630-3150 (ПО «Элтехника»), ВВ/AST-10/20(31,5)/630-2500.
Нижнее расположение сборных шин.
