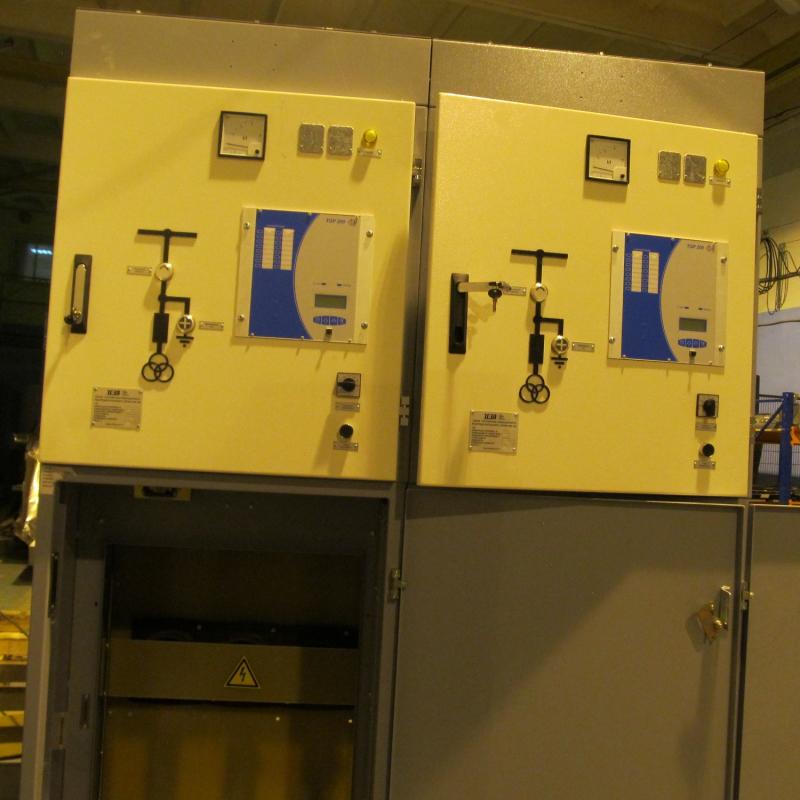

Ячейка КРУ серии КМ-1, КМ-1М, КМ-1Ф 6-10кВ

Завод СЭА производит ячейки КРУ серии КМ-1, КМ-1М, КМ-1Ф. Устройства комплектные распределительные серии КМ-1 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц и номинальным напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

В состав изделия входят:

Набор отдельных шкафов КРУ КМ-1 с коммутационными аппаратами, приборами измерения, устройствами автоматики и защиты, а также аппаратурой защиты, управления, сигнализации и другими вспомогательными устройствами, соединенными между собой в соответствии со схемой электрической расположения КРУ КМ-1.

Шкафы КРУ КМ-1 выполняются по схемам соединений главных и вспомогательных цепей, представленных заказчиком.

Шкаф КРУ состоит из следующих основных сборочных единиц:

шкаф распределительный;

выдвижной элемент;

шкаф релейный.

Схема автоматической частотной разгрузки (АЧР) размещается в отдельном навесном релейном шкафу. Аппаратура АЧР может также размещаться в ненасыщенном аппаратурой распределительном шкафу.

Шкаф распределительный представляет собой сборную жесткую металлическую конструкцию, разделенную глухими металлическими и изоляционными перегородками на отсеки:

отсек выдвижного элемента отсек кабельной сборки Б;

отсек сборных шин В.

Релейный шкаф, в котором размещены аппараты управления, защиты и сигнализации, приборы учета и измерения, представляет собой сварную металлическую конструкцию с дверью.

В качестве выдвижных элементов в шкафах КРУ КМ-1 могут быть:

выключатели маломасляные – ВКЭ – М - 10, ВМПЭ-10 31,5 - 3150 на номинальные токи до 3150А;

выключатели вакуумные ВВЭ-М-10, ВБМ-10;

выключатели вакуумные ВВ/TEL-10 на номинальный ток отключения 20кА;

выключатели элегазовые LF1, LF2 на номинальный ток отключения 20кА;

другие типы выключателей по требованию заказчика;

тележки с трансформаторами напряжения и разрядниками;

тележки с высоковольтными предохранителями; тележки с разъединяющими контактами.

Выдвижной элемент ячейки КРУ КМ-1 может занимать в отсеке два фиксированных положения относительно корпуса: рабочее и контрольное, и перемещается внутри отсека по направляющим рельсам. Отсек выдвижного элемента ячейки КМ-1 предназначен для размещения в нем выдвижного элемента. Отсек образован боковыми стенками , фасадной дверью , от токоведущих частей других отсеков отделен металлическими и изоляционными перегородками, в том числе шторочным механизмом. В нижней части отсек имеет сплошное дно.

Отсек кабельной сборки образован перегородками, опорой , боковыми и задней стенками и дном. В отсеке кабельной сборки размещены шины линейные с отпайками , контакты которых через изоляционные втулки или через трансформаторы тока 4 проходят в отсек выдвижного элемента. В зависимости от схемы главных цепей в отсеке кабельной сборки устанавливаются до трех трансформаторов тока.

При заказе ячейки КРУ КМ-1 заполняется опросный лист с перечнем необходимого оборудования, устанавливаемого в ячейку КРУ КМ-1. Завод СЭА предоставляет гарантию 3 года на ячейки КРУ КМ-1. Качество ячеек доказано многолетним опытом производства КРУ нашим предприятием и положительными отзывами обслуживающего персонала. Продукция сертифицирована.

Подробнее о нашей продукции, стоимости и сроках производства можете уточнить у нашего менеджера.
