ПРОЖИГАЮЩАЯ УСТАНОВКА ВУПК-03-25

ПРОЖИГАЮЩАЯ УСТАНОВКА ВУПК-03-25.

Прожигающая установка предназначена для прожига дефектной изоляции и создания металлического соединения между жилами кабеля в месте повреждения изоляции. Установка обеспечивает АВТОМАТИЧЕСКОЕ выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150В, 2-я - 400в, 3-я -1050В, 4-я 5000В, 5-я – 20 000В
В установке 2 преобразователя на 33 000 Гц и 6600 Гц. Это позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

Технические данные прожигающей установки ВУПК-03-25:
напряжение питания 220В; Мах напряжение на выходе до 25кВ;
сред. ток потр. из сети 20А; Мах сваривающий ток 55А;
ток потр.из сети без нагрузки - 3А; Габариты установки 420/450/920 мм; Масса 45 кг. !!

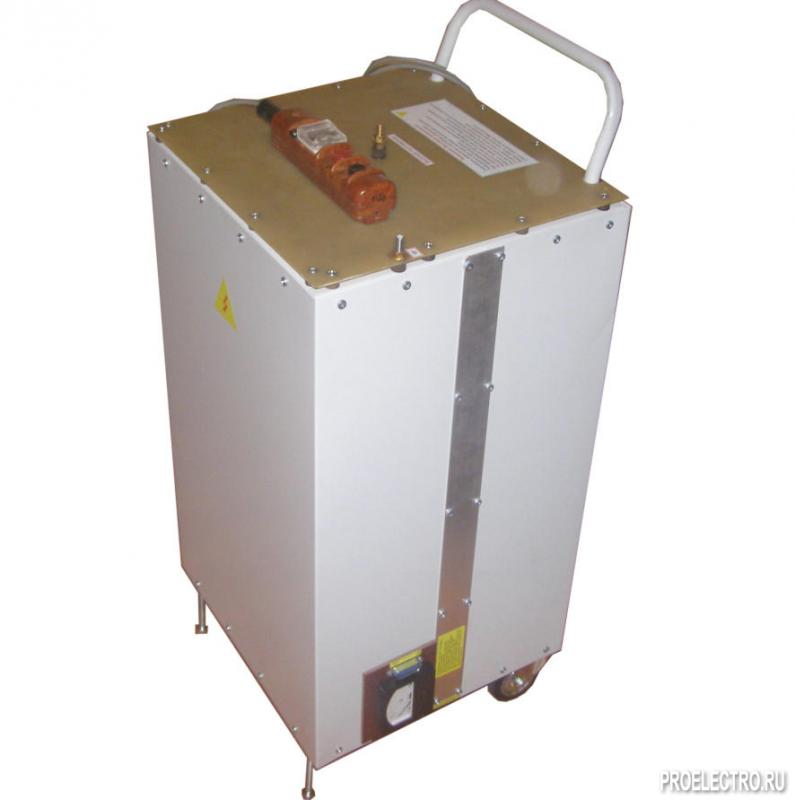

В данной модели удалось объединить два устройства (высоковольтный прожиг и низковольтную сварку) в одной конструкции. Благодаря этому решилась проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукт горения изоляции кабеля не успевает заполнить канал сварочной дуги и надежная сварка жил стала гарантирована на различных типах кабелей с любым видом изоляции. Конструктивно выполнен в виде силового блока с ручками, на колесах и выносного пульта управления, который позволяет удобно и безопасно работать с установкой. На пульте расположены: индикатор тока в цепи прожига, 6 светодиодных индикаторов, индуцирующих работающие ступени и состояние установки. На корпусе амперметр потребляемого тока из сети. Режим работы циклический повторно- кратковременный. Встроенный таймер управления.
