Реле РН-101М, РН-102, РН-111, РН-111М, РН-112, РН-113

Реле напряжения РН-101М
Предназначено для отключения бытовой и промышленной 1-фазной нагрузки
220 В, 50 Гц мощностью нагрузки до 3,5 кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (АПВ) после восстановления параметров сети. В состав РН-101М входит сетевой фильтр, защищающий подключаемую нагрузку от ВЧ импульсных помех и автомат токовой защиты (16А). РН-101М индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено) и состояние автомата токовой защиты.
Реле может находиться в следующих состояниях:-нормальной работы;
-аварии по напряжению;-аварии по току;-выдержки времени АПВ.

Реле напряжения РН-102.
Предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью до 6,5 кВт (32 А при АС-1) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (АПВ) после восстановления параметров сети. В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от ВЧ импульсных помех. РН-102 индицирует действующее значение входного напряжения, состояние выходного реле (включено/выключено).

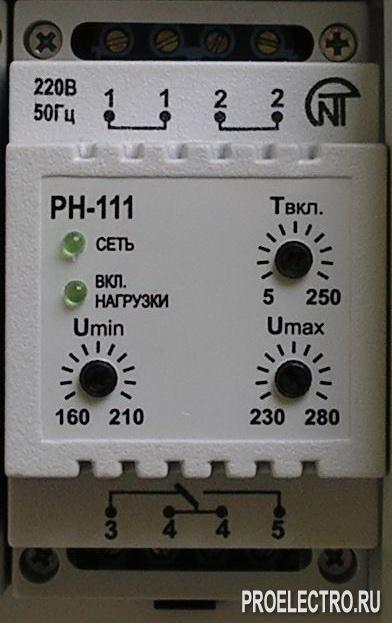

Реле напряжения РН-111М.
предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети:
при мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки; при мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем (МП) соответствующей мощности, в разрыв питания катушки которого включены выходные контакты реле. РН-111М может работать в 4-х независимых режимах:-реле напряжения;-реле минимального напряжения;-реле максимального напряжения;-реле времени с задержкой на включение.
РН-111М индицирует действующее значение входного напряжения и состояние выходного реле (включено/выключено).

Реле напряжения РН-112
Универсальное электронное реле максимального/минимального напряжения
РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.
В реле РН-112 предусмотрена возможность регулировки уставок срабатывания по напряжению и времени срабатывания при достижении пороговых значений по напряжению. Обеспечивает три режима работы: Режим реле минимального напряжения (срабатывание только по мин. порогу); Режим реле максимального напряжения (срабатывание только по макс. порогу); Режим симметричных уставок (срабатывание по обоим порогам).

Реле напряжения РН-113.
Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети: •при мощности нагрузки до 7,0 кВт (до 32 А) отключение производится непосредственно вы-ходными контактами реле, включенными в разрыв питания нагрузки; •при мощности, превышающей 7,0 кВт (до 32 А), отключение производится магнитным пуска-телем (МП) соответствующей мощности (МП в комплект не входит), в разрыв питания катуш-ки которого включены выходные контакты реле. РН-113 может работать в четырех независимых режимах: -реле напряжения; -реле минимального напряжения; -реле максимального напряжения; -реле времени с задержкой на включение. РН-113 индицирует действующее значение входного напряжения и состояние выходного реле (включено/выключено).
