Применение цифровых ваттметров Д390Ц "Юримов" в качестве ограничителей мощности

В различных системах энергетики и электропитания используются ограничители мощности (ОМ), необходимые для:
контроля в автоматическом режиме потребляемой мощности, выделяемой абонентам сети согласно ТУ
cнижения перегрузки электросети путем ограничения потребления электроэнергии сверх установленного лимита мощности
исключения потерь электроэнергии от хищения; снижения влияния потребителя на качество электроэнергии за счет равномерного распределения нагрузки по линии
уменьшения перекоса фаз по току; повышения пожаробезопасности.

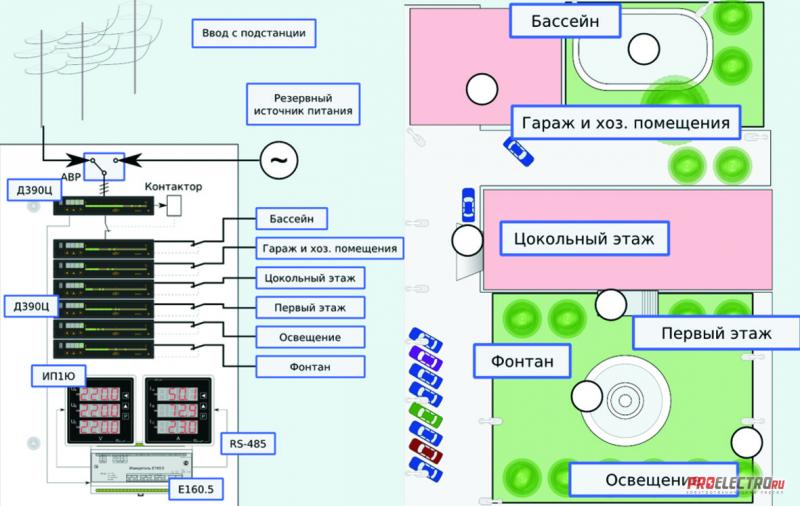

Для решения этой задачи могут быть применены ватт-варметры Д390Ц. Эти приборы, оснащенные линейной шкалой, предназначены для измерения активной/реактивной мощности одно- или трехфазной сети переменного тока. Д3090Ц могут осуществлять функции ограничителей мощности и АПВ. На 2-х рисунках, показанных ниже приведен пример применения ваттметров Д390Ц-3 в качестве ОМ коттеджного участка.




Ваттметры Д390Ц-3 (трехфазные) отображают общую потребляемую мощность объекта и мощности, потребляемые отдельными его участками. Также Д390Ц-3 обеспечивают аварийное отключение всей цепи нагрузки или ее отдельных участков
при превышении допустимого уровня потребляемой мощности и повторное включение с программируемой задержкой. Для этого используются реле приборов, которые через контакторы коммутируют контролируемую нагрузку. Прибор Е160.5 — измерительный преобразователь переменного тока совместно с 2-мя индикаторными панелями ИП1Ю позволяет отобразить токи и напряжения на вводе в щит АВР.

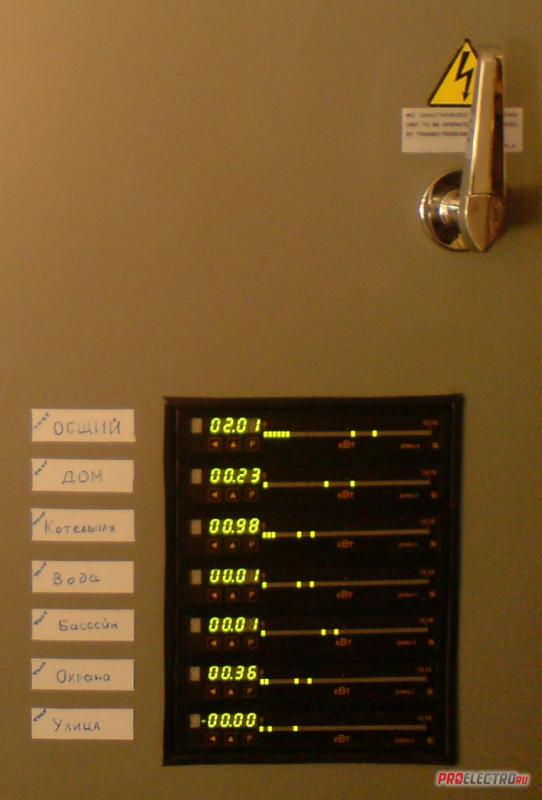

На фото ниже показано решение задачи ОМ и АПВ жилого дома, реализованное специалистами ООО «Фотон» (Москва). 7 Ваттметров Д390Ц-1 были установлены в панель переключения нагрузки именно для защитного отключения различных потребителей от сети и включения с задержкой в несколько секунд. После отключения нагрузки через определенный интервал времени, реле прибора Д390Ц подключит цепь питания вновь также после определенного интервала времени. Оба интервала задаются пользователем. В этом режиме периодического включения и отключения потребителя каждый ваттметр будет находиться до тех пор, пока потребителем не будут приняты меры по снижению потребления электроэнергии из сети. Таким образом - настроив ваттметр каждого участка на определенный лимит мощности и выставив определенные задержки времени отключения и подключения потребителя - система реализует функции ограничителя мощности и автоматического повторного включения. В результате применения такого решения была повышена надежность работы всей энергосистемы, снижены нагрузки на сеть и появилась возможность предотвращения использования электроэнергии потребителем выше установленных норм.
