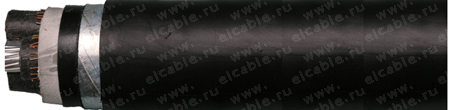

Кабели силовые ПвБВ, АПвБВ на напряжение 6 кВ в Кольчугино

Силовые кабели трехжильные с медными или алюмиевыми жилами с изоляцией
из сшитого полиэтилена, бронированные, в оболочке из
поливинилхлоридного пластикатаКонструкция:
1.ТОКОПРОВОДЯЩАЯ ЖИЛА
– алюминиевая или медная, многопроволочная , круглой формы,
уплотненная, соответствует классу 2 по ГОСТ 22483-77.
2. ЭКРАН ПО ЖИЛЕ - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3.ИЗОЛЯЦИЯ - из пероксидносшиваемого полиэтилена.
4.ЭКРАН ПО ИЗОЛЯЦИИ- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5.КОМБИНИРОВАННЫЙ ЭКРАН:

• 5.1 слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм.

• 5.2. повив из медных проволок номинальным диаметром 0,7-2,0 мм,
  поверх которых спирально наложена медная лента толщиной не менее 0,1
  мм. Минимальная ширина ленты 8 мм.

6. СКРУТКА - экранированные медными проволоками круглые
токопроводящие жилы скручены в сердечник вокруг жгута из
невулканизированной резины или поливинилхлоридного пластиката.
7.
МЕЖФАЗНОЕ ЗАПОЛНЕНИЕ-из мелонаполненой невулканизированной резиновой
смеси или высоконаполненного поливинихлоридного пластиката.
8. ВНУТРЕННЯЯ ОБОЛОЧКА – из поливинилхлоридного пластиката.
9. БРОНЯ-из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты
10. ОБОЛОЧКА- из поливинилхлоридного пластиката

Применение:

• Кабели
  предназначены для передачи и распределения электрической энергии в
  стационарных установках на номинальное переменное напряжение 6 кВ
  номинальной частотой 50Гц для сетей с заземленной и изолированной
  нейтралью.

• Для прокладки в земле (в траншеях), за исключением
  пучинистых и просадочных грунтов, и для прокладки одиночных кабельных
  линий в кабельных сооружениях.Могут быть проложены в сухих грунтах
  (песок, песчано-глинистая и нормальная почва с влажностью менее 14%).

• Кабели предназначены для прокладки на трассах без ограничения разности
  уровней.

Технические характеристики:
Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.

• Диапазон температур при эксплуатации от - 500 С до +500 С,
• Относительная влажность воздуха при температуре 35°С до 98%
• Прокладка и монтаж кабелей без предварительного подогрева не ниже - 150С
• Номинальная частота  50Гц
• Длительно допустимая температура нагрева жилы кабеля + 90°С
• Допустимый нагрев жилы кабеля в режиме перегрузки – не более +  1300С
• Предельно допустимая температура жилы кабеля при КЗ - + 250°С
• Предельно допустимая температура медного экрана кабеля при КЗ - + 350°С
• Пределная температура нагрева жилы при к.з. по условии невозгораемости кабеля: + 400°C

• Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

• Кабели не распространяют горение при прокладки в пучках.

• Дымообразование при горении и тлении не приводит к снижению

• Светопроницаемости более чем на 50%

• Строительная длина кабелей оговаривается при заказе.

• Срок службы кабеля не менее 30 лет

• гарантийный срок эксплуатации 5 лет.

Коды ОКП:
35 3383 1200- ПвБВ
35 3783 1200 - АПвБВ


Предлагаем также кабели на напряжение 6кВ марок:
ПвБП, АПвБП, ПвБВнг(А)-LS, АПвБВнг(А)-LS, ПвБВнг(В)-LS, АПвБВнг(В)-LS;
ПвБПг, АПвБПг; ПвВ, АПвВ;
ПвВнг(А)-LS, АПвВнг(А)-LS, ПвВнг(В)-LS, АПвВнг(В)-LS;
ПвП, АПвП; ПвПг, ПвПуг, АПвПг, АПвПуг;
ПвП2г, ПвПу2г, АПвП2г, АПвПу2г; ПвПу, АПвПу;
ПвВнг(А)-ХЛ, АПвВнг(А)-ХЛ, ПвБВнг(А)-ХЛ, АПвБВнг(А)-ХЛ;
ПвПнг(А)-HF, ПвБПнг(А)-HF, ПвВнг(А)-LS, АПвВнг(А)-LS, ПвБВнг(А)-LS, АПвБВнг(А)-LS
