Генераторы синхронные СГ2-15-46-12 И СГ2-15-40-12 в Сафоново

Генераторы синхронные трехфазные типа СГ2-15-46-12 и СГ2-15-40-12 со статической системой возбуждения предназначены для работы в качестве источника трехфазного переменного тока частотой 50 Гц в стационарных установках. Приводом генератора может служить дизель, паро– и гидротурбина или электродвигатель. Генераторы рассчитаны на номинальное напряжение 400 В.

Генераторы поставляются в комплекте с тиристорным возбудительным устройством (ТВУ) и шкафом генераторного ввода. Тиристорное возбудительное устройство обеспечивает управление генератором, а также автоматическое регулирование возбуждения синхронного генератора. Питание ТВУ осуществляется от дополнительной обмотки, уложенной в пазы статора. Включение генераторов осуществляется через шкаф генераторного ввода.

Вид климатического исполнения – УХЛ4, О4.
Номинальный режим работы – продолжительный S1.
Конструктивное исполнение генераторов – IМ1101.
Способ охлаждения генераторов – IC01.
Степень защиты генераторов – IP21.

Генераторы имеют подшипники качения с пластичной смазкой. Сопряжение генераторов с приводным двигателем осуществляется посредством упругой муфты. Изоляция обмотки статора термореактивная типа «Монолит–2» класса нагревостойкости не ниже «В». Изоляция обмотки ротора класса нагревостойкости «В». Обмотка статора имеет 4 выводных конца, расположенных в выводном устройстве. Соединение фаз – звезда. Дополнительная обмотка статора соединяется в открытый треугольник с выводом трех концов на отдельный клеммник в коробке выводов. Генераторы допускают правое и левое направление вращения. Реверс осуществляется только из состояния покоя.

Генераторы могут быть укомплектованы подшипниками SKF или FAG.

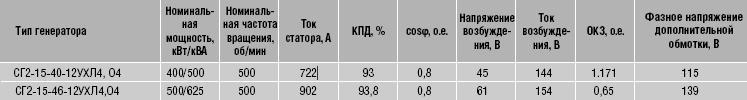

Основные характеристики генераторов синхронных серии СГ2
