Трансформаторы распределительные масляные серий ТМ, ТМГ в Барнауле

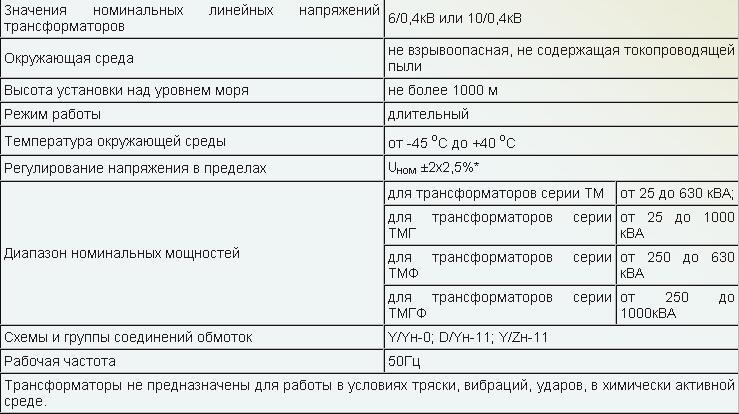

Трансформаторы масляные серий ТМ, ТМГ, ТМФ, ТМГФ предназначены
для работы в электросетях напряжением 6 или 10кВ в открытых
электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ
15150-69) и служат для понижения высокого напряжения питающей
электросети до установленного уровня потребления.* Регулирование напряжения в пределах ±2х2,5% от номинального значения
выполняется путем переключения ответвлений на стороне высокого
напряжения при помощи пятиступенчатого реечного переключателя, привод
которого выведен на крышку трансформатора. Переключения производятся
при отсутствии напряжения на трансформаторе.

Условное обозначение типов трансформаторов:
Пример записи условного
обозначения трансформатора мощностью 25 кВ•А герметичного исполнения с
высшим напряжением 10кВ низшим напряжением 0.4кВ, схемой и группой
соединения Y/Yн-0, климатического исполнения У, категории размещения I
при его заказе и в документации другого изделия - "Трансформатор типа
ТМГ-25-10/0,4 У1, Y/Yн-0, ТУ 16-93 ВГЕИ.672133.002 ТУ".


Структура условного обозначения трансформатора ТМ(Г) (Ф)-XXX –X/Х УI, X/X-X, где

• Т – Трехфазный
• М - Естественная циркуляция масла и воздуха
• (Г) - Герметичное исполнение (при наличии символа) с радиаторным баком
• (Ф) - Фланцевое исполнение (при наличии символа)
• ХХХ - Номинальная мощность, в киловольтамперах
• Х/Х - Высшее напряжение, кВ/Низшее напряжение, кВ
• У - Вид климатического исполнения по ГОСТ 15150
• I - Категория размещения
• Х/Х - Схема соединения обмотки высшего напряжения/ Схема соединения обмотки низшего напряжения
• Х - Группа соединения обмоток.

Состав и устройство трансформатора.

Трансформатор состоит из: бака
с радиаторами, крышки бака, активной части. Бак снабжен пробкой для
взятия пробы масла и пластиной для заземления трансформатора. Наружная
поверхность бака окрашена атмосферостойкими серыми, светло-серыми или
темно-серыми красками (возможно изменение тона окраски). Все уплотнения
трансформатора выполнены из маслостойкой резины.


Бак трансформатора состоит из:

• стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм. (в зависимости от мощности трансформатора);
• верхней рамы;
• радиаторов;
• петель для подъема трансформатора (на трансформаторах мощностью 160-1000 кВА);
• дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМ и ТМГ установлены:

• вводы ВН и НН
• привод переключателя;
• петли для подъёма трансформатора (на трансформаторах мощностью 25-100 кВА);
• предохранительный клапан (на трансформаторах типа ТМГ и ТМГФ),
• мембранно–предохранительное устройство (на трансформаторах типа ТМГ(Ф)-400, 630кВА и на трансформаторах мощностью 1000кВА);
• мановакуумметр (на трансформаторах типа ТМГ(Ф)-1000кВА).

Активная часть трансформаторов
ТМ и ТМГ имеет жесткое крепление с крышкой трансформатора, а в
трансформаторах ТМФ и ТМГФ – раскреплена в баке трансформатора.

Активная часть состоит из
магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих
балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная
система плоская шихтованная, со ступенчатым сечением стержня, собрана
из пластин холоднокатаной электротехнической стали. Обмотки
многослойные цилиндрические выполнены из провода круглого или
прямоугольного сечения с бумажной, эмалевой или стеклополиэфирной
изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов.
Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние
ярмовые балки изготавливаются из гнутых профилей коробчатого сечения
или из швеллеров. Отводы обмотки ВН выполнены из провода круглого или
прямоугольного сечения, отводы обмотки НН - из прямоугольной шины.

Переключатель ответвлений
обмоток (ПБВ) реечный типа ПТР-5(6)-10/63-У1 или ПТР-5(6)-10/150-У1,
обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по
2.5% при отключенном от сети трансформаторе.
Вводы ВН и НН – съемные.


Типы вводов:

• на стороне ВН – ВСТА – 10/250-У1;
• на стороне НН – в зависимости от номинального тока – ВСТ–1/250–У1, ВСТ–1/400–У1, ВСТ–1/630–У1, ВСТ–1/1000–У1, ВСТ – 1/1600 – У1.

Вводы НН трансформаторов
мощностью 400кВА и выше комплектуются контактными зажимами.
Трансформаторы меньшей мощности комплектуются контактными зажимами по
требованию заказчика. Материал контактного зажима - латунь.
Трансформатор заполнен трансформаторным маслом, имеющим пробивное
напряжение в стандартном разряднике не менее 40 кВ.


Контрольно-измерительные приборы и сигнальная аппаратура.
Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:

• на стенке маслорасширителя у трансформаторов типа ТМ и ТМФ;
• на стенке бака у трансформаторов ТМГ и ТМГФ.

При наличии указателя
предельного уровня масла, дополнительный контроль предельного нижнего
уровня осуществляется визуально по наличию индикатора в стеклянной
колбе.

При наличии термоузла
дополнительно осуществляется контроль температуры верхних слоев масла в
баке трансформатора спиртовым термометром.

Трансформаторы, мощностью
1000кВА, для измерения температуры верхних слоев масла в баке,
снабжаются манометрическим электроконтактным термометром.

Для контроля внутреннего
давления и сигнализации о предельно допустимых величинах давления на
трансформаторах типа ТМГ-1000 и ТМГФ-1000 устанавливаются
электроконтактные мановакуумметры (далее мановакуумметры).
Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются
клеммной коробкой предназначенной для подключения приборов к цепям
сигнализации и защиты.
