Теплосчетчики ТСК-7У3, ТСК-7У7

Применение

Теплосчетчики ТСК7-У3, ТСК7-У7 предназначены для:

• Измерения:



  • объема теплоносителя на подаче V1, м3;
  • объема теплоносителя на обратном приеме V2, м3;
  • температуры теплоносителя на подаче Т1, °С;
  • температуры теплоносителя на обратном приеме Т2, °С;
  • давление в подающем трубопроводе Р1, кг/см2;
  • давление в обратном трубопроводе Р2, кг/см2.
• Расчета:

  • массы теплоносителя поданного М1, т;
  • массы теплоносителя принятого обратно М2, т;
  • разницы массы
    теплоносителя Мг, т;
  • разницы температуры теплоносителя dТ, °С;
  • потребленной тепловой энергии Qo, Гкал.
• Фиксации:

  • период нормальной работы ВНР, ч;
  • период отсутствия счета ВОС, ч;
  • время работы прибора после сброса показаний, ч.

Теплосчетчики могут использоваться для закрытых и открытых систем теплоснабжения.


Область применения

ТСЖ, управляющие компании, поставщики тепла, предприятия тепловых
сетей, тепловые пункты, объекты теплопотребления (здания) бытового,
коммунального и промышленного назначения.


Описание

Состав теплосчетчика:

• вычислитель количества теплоты ВКТ-7;
• счетчики жидкости АС-001 (в составе ТСК-7У7) или расходомеры-счетчики UFM 005-2 (в составе ТСК-7У3) — до 6 шт;
• до 5 термопреобразователей типов: 100П, Pt100, 100М, 500П, Pt500
• до 4 преобразователей избыточного давления с выходным сигналом 4-20 мА.

За отдельную плату поставляется накопительный пульт НП-4А для удобного счета информации с вычислителя.
Выходные сигналы вычислителя:

• цифровой RS-232;
• показания 2-строчного ЖК-индикатора;
• телеметрический выход (формирование импульсного сигнала при превышении выбранной величины заданного значения);
• выход ALARM (вывод диагностируемых ситуаций на внешний индикатор);
• за отдельную плату может быть оснащен цифровым выходом RS-485.

Индицируемые параметры на ЖКИ:

• тепловая энергия;
• масса, объем и объемный расход;
• температура и разность температур;
• давление;
• время работы (счета и отсутствия счета тепловой энергии);
• текущее время и дата.

Электропитание вычислителя осуществляется от литиевой батареи с номинальным напряжением 3,6 В.

Срок службы батареи без замены составляет от 5 до 12 лет.

Метрологические характеристики

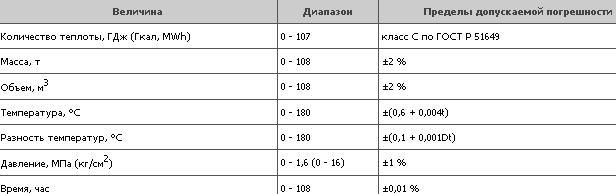

Диапазоны и пределы допускаемых погрешностей показаний измеряемых
величин в рабочих условиях применения соответствуют значениям,
приведенным в таблице:Примечание

По показаниям температуры (t) и разности температур (Dt) погрешность
абсолютная, по показаниям давления — приведенная, по показаниям
остальных величин — относительная.

Параметры измеряемой среды:

• температура 5...90°С или 5...150°С;
• давление 0,1...1,6 МПа или 0,1...2,5 МПа.

Параметры внешних факторов

Счетчик устойчив к воздействию:

• температуры окружающего воздуха: −10...+50°С;
• атмосферного давления 630...800 мм рт. ст.;
• внешнего магнитного поля напряженностью 40 А/м, образованного переменным током частотой 50 Гц;
• синусоидальной вибрации частотой 5...25 Гц и амплитудой смещения не более 0,1 мм.

Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254-96.


Поверка

Поверка производится согласно методике, утвержденной Госстандартом РФ.

Межповерочный интервал — 4 года.

Надежность

Полный средний срок службы — не менее 12 лет (с UFM-005-2); 25 лет (с АС-001).

Средняя наработка на отказ — не менее 80000 ч. (с UFM-005-2); 125000 ч. (с АС-001).
