Устройства терморегулирующие дилатометрические ТУДЭ-М1

Применение
Предназначены для регулирования
температуры жидких и газообразных сред в системах автоматического
контроля и регулирования при статическом давлении до 6,4 МПа.

Применяются во всех отраслях промышленности.

Описание ТУДЭ-М1 состоит из следующих основных узлов:

• дилатометрического элемента;
• контактного устройства;
• узла настройки задания.

ТУДЭ-М1 изготавливается с размыкающими «Р» или замыкающими «З» контактами.

Устройства терморегулирующие выпускаются 12-ти модификаций в зависимости от диапазона регулирования температур: от ТУДЭ-1М1 доТУДЭ-12М1.
ТУДЭ-1М1 — ТУДЭ-5М1 устанавливаются дилатометрическим чувствительным элементом в среде, не вызывающей коррозии латуни Л 63 ГОСТ 15527-70; ТУДЭ-6М1.

ТУДЭ-8 М1 — ТУДЭ-12 М1 — в среде не вызывающей коррозии стали 10Х23Р18 ГОСТ 15527-70.


При необходимости чувствительный элемент ТУДЭ можно смонтировать
в защитном кожухе, изготовленном из любого материала, стойкого
в регулируемой среде.

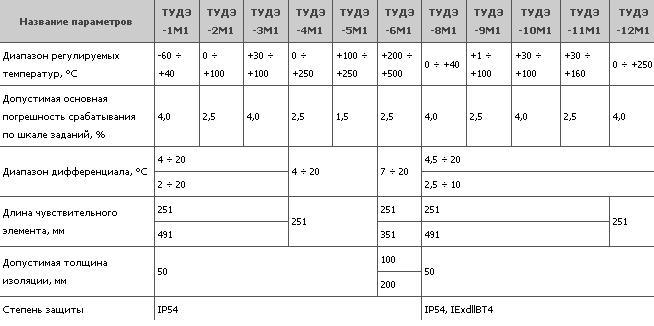

Технические данные

Коммутируемый ток:

• переменный ток напряжением 250(+25/-37,5) В, частотой
  50...60 Гц, силой тока от 1,0 до 15 А при омической нагрузке; от 0,1
  до 2 А при индуктивной нагрузке с cos f > 0,5;
• постоянный ток напряжением 220(+22/-33) В, силой тока от 0,1 до 4 А при омической нагрузке.

Модификации устройства

• Сигнализатор обледенения СО-1.
• Регулятор температуры прямого действия РТВА-70С.
• Регулятор температуры РТП-70С.
• Регулятор температуры прямого действия РТМ-М.
• Датчик-реле температуры ДРТ.
