Указатель положения УП 25

Указатель положения УП 25
           Многофункциональный указатель УП25, разработанный с участием ФСК ЕЭС России, включает в себя все функции вышеперечисленных видов указателей.
           Указатели положения привода РПН УП 25 разработаны для работы с приводами MZ-2, MZ-4 производства Болгарии вместо указателя ступеней типа ЛКМ. Также подходят для приводов производства Германии типа MR, EM и ED-S и для любых других приводов с резистивными датчиками или с датчиками, имеющими выходной сигнал типа «токовая петля» 0-5 мА, 0-20 мА, 4-20 мА.
          Указатели УП 25 работают совместно с сельсин-датичками угла поворота привода типа БД404 или БД1404 и подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4 и другие.), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН. Кроме того, возможна установка на отечественные приводы, рассчитанные на сельсин-датчик, с заменой сельсин-датчика резистивным датчиком положения привода ДП-1 или ДП-2 или датчиком с выходом «токовая петля» ДП-3, производимых компанией «АНТРАКС».
          В указателях УП 25 предусмотрена возможность работы с приводами, имеющими цифровой выход датчика положения с протоколом Modbus и с датчиками типа BCD-энкодер.            Указатели имеют цифровой выход, а также могут быть укомплектованы аналоговым выходом типа «токовая петля» 4-20 мА для снятия информации о ступени привода в системы телемеханики, АСДУ и АСУТП.

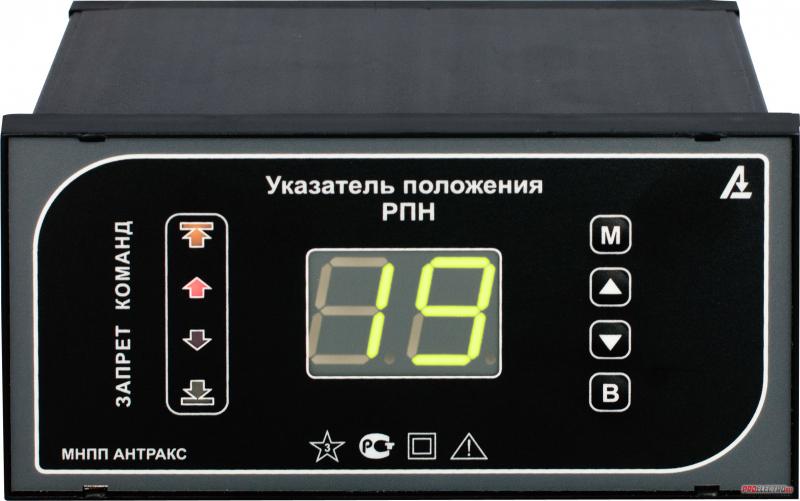

            В прибор по заказу может быть встроена автоматика предельно допустимых положений привода, что позволяет устанавливать ступени запрещенного положения РПН. При достижении приводом запрещенной ступени на лицевой панели прибора высвечивается светодиод красного цвета - запрет команды «ПРИБАВИТЬ» или запрет команды «УБАВИТЬ», а на выходные клеммы УП 25 выдается сигнал управления реле типа РП25. Кроме того, контролируется переключение привода в последнюю и в первую ступень: индицируется на лицевой панели прибора желтыми светодиодами с одновременной выдачей сигнала управления реле. А также могут быть установлены два релейных выхода, срабатывающих при переключении привода «ВВЕРХ» и «ВНИЗ» соответственно.
Указатели УП 25 выпускаются в корпусах типоразмеров от А до Д.
