Ограничитель перенапряжений ОПНП 750 КВ в Южноуральске

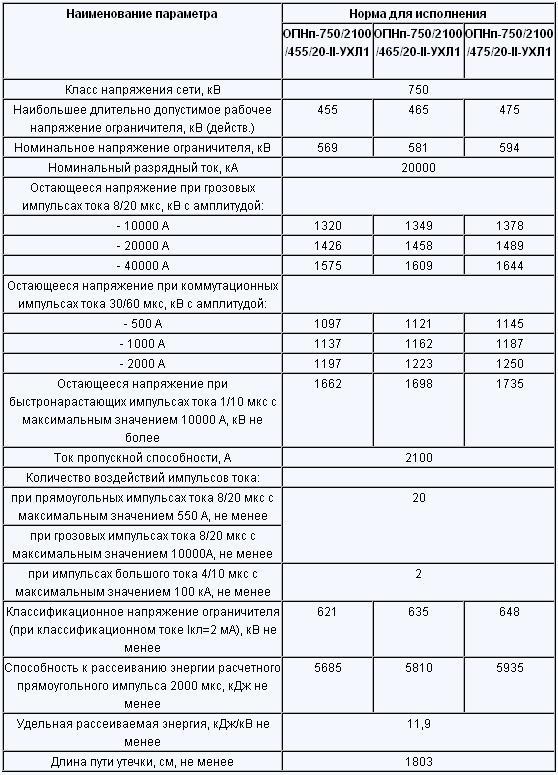

ОПНп 750 кВ
Ограничители предназначены для защиты изоляции электроустановок сетей класса напряжения 750 кВ переменного тока частотой 50 Гц, работающих с эффективно заземленной нейтралью, от коммутационных и грозовых перенапряжений.
Ограничители предназначены для эксплуатации в районах с умеренным и холодным климатом в условиях, предусмотренных для климатического исполнения УХЛ, категории размещения 1 по ГОСТ 15150, и должны удовлетворять в части климатических воздействий требованиям ГОСТ 15150 и ГОСТ 15543.1. Предельные рабочие значения температуры окружающей среды: верхнее – плюс 45°С, нижнее – минус 60°С.

Ограничители на класс напряжения 750 кВ выполнены в виде четырёх последовательно соединенных модулей, состоящих из полимерного корпуса с изоляционным ребристым покрытием их кремнийорганической резины, внутри которого размещена колонка варисторов, соединенных последовательно; корпус оконцован металлическими фланцами.
Для обеспечения равномерного распределения напряжения ограничители снабжены экранами.
Ограничители соответствуют требованиям ТУ 3414-002-15207362-2003.
